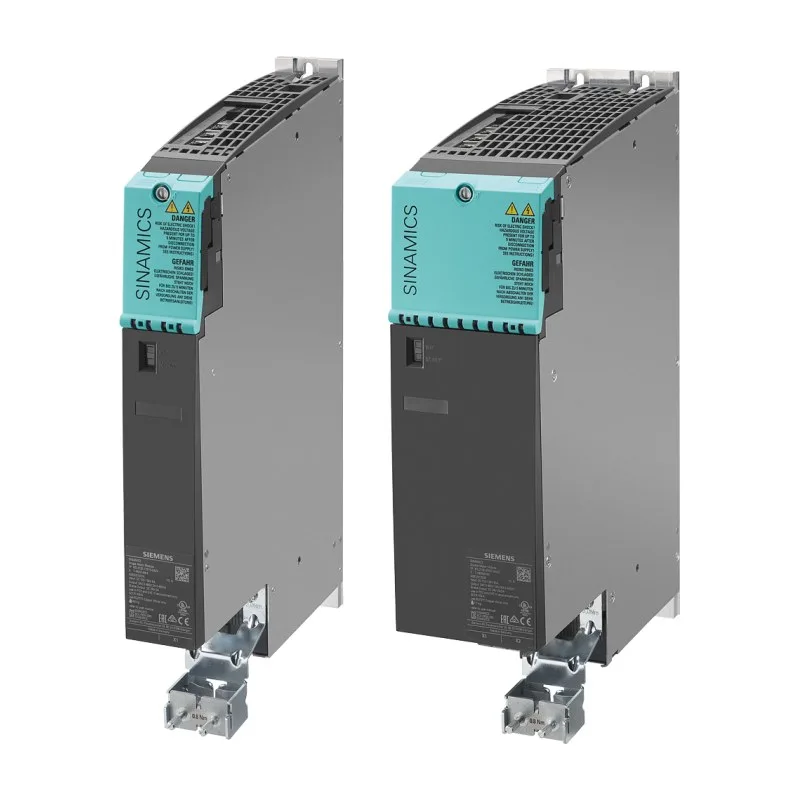

Thông số 6SL3120-1TE21-0AD0
- Mã
- 6SL3120-1TE21-0AD0
- Hãng · dòng
- Siemens · SINAMICS S120 (booksize) (servo drive)
- Điện áp
- DC 510–720 V
- Công suất
- 4,8 kW · 5 HP
- Dòng điện
- 9 A
- Khung / cỡ
- Booksize D type
- Ghi chú
- Single Motor Module, làm mát gió trong
Motor Module: dòng ra định mức và công suất loại (type rating) theo catalogue. Line Module: công suất định mức S1.
Thông số chung dòng SINAMICS S120
Mở
- Dải công suất
- Motor Module booksize 3–200 A (1,6–107 kW); Line Module booksize 5–120 kW
- Điều khiển
- Servo control, vector control, V/f
- Cấp bảo vệ
- IP20
- Truyền thông
- DRIVE-CLiQ giữa các module; PROFIBUS DP / PROFINET qua Control Unit
- Khác
- Có dạng chassis và cabinet (catalogue D 21.3) cho công suất lớn, không liệt kê ở đây
- Thường dùng cho
- Máy công cụ CNCMáy inMáy đóng góiMáy dệtRobot / nhiều trục
Cách đọc mã
6SL3120-1TE.. = Single Motor Module, 6SL3120-2TE.. = Double Motor Module; hai số sau TE mã hoá dòng định mức (vd 1TE21-8 = 18 A); đuôi AC0/AD0 = booksize C type/D type, AA3/AA4 = booksize thường. 6SL3130-6.. = Smart Line Module, 6SL3130-7TE.. = Active Line Module, 6SL3130-1TE.. = Basic Line Module; số sau TE mã hoá kW (vd 7TE21-6 = 16 kW).
Cỡ khác cùng dòng SINAMICS S120
| Mã | kW | Dòng (A) | Khung | Giá (chưa VAT) | Giao hàng |
|---|---|---|---|---|---|
| 6SL3120-1TE13-0AD0 | 1,6 | 3 | Booksize D type | Báo giá | Hàng đặt |
| 6SL3120-1TE15-0AD0 | 2,7 | 5 | Booksize D type | Báo giá | Hàng đặt |
| 6SL3120-1TE21-8AD0 | 9,7 | 18 | Booksize D type | Báo giá | Hàng đặt |
| 6SL3120-1TE21-8AC0 | 9,7 | 18 | Booksize C type | Báo giá | Hàng đặt |
| 6SL3120-1TE22-4AD0 | 12,9 | 24 | Booksize D type | Báo giá | Hàng đặt |
| 6SL3120-1TE22-4AC0 | 12,9 | 24 | Booksize C type | Báo giá | Hàng đặt |
| 6SL3120-1TE23-0AD0 | 16 | 30 | Booksize D type | Báo giá | Hàng đặt |
| 6SL3120-1TE23-0AC0 | 16 | 30 | Booksize C type | Báo giá | Hàng đặt |
Nguồn thông số: Catalog D 21.4 N · 10/2017 – SINAMICS S120 Motor Modules booksize C/D type · SINAMICS S120 Booksize Power Units Manual (GH2) 04/2014 · Catalog D 21.3 · 04/2024 – SINAMICS S120 Chassis, Cabinet Modules (có CU320-2).
Thông số theo tài liệu của hãng. Hãng có thể đổi mã theo đợt sản xuất: đối chiếu tem máy trước khi đặt hàng.
