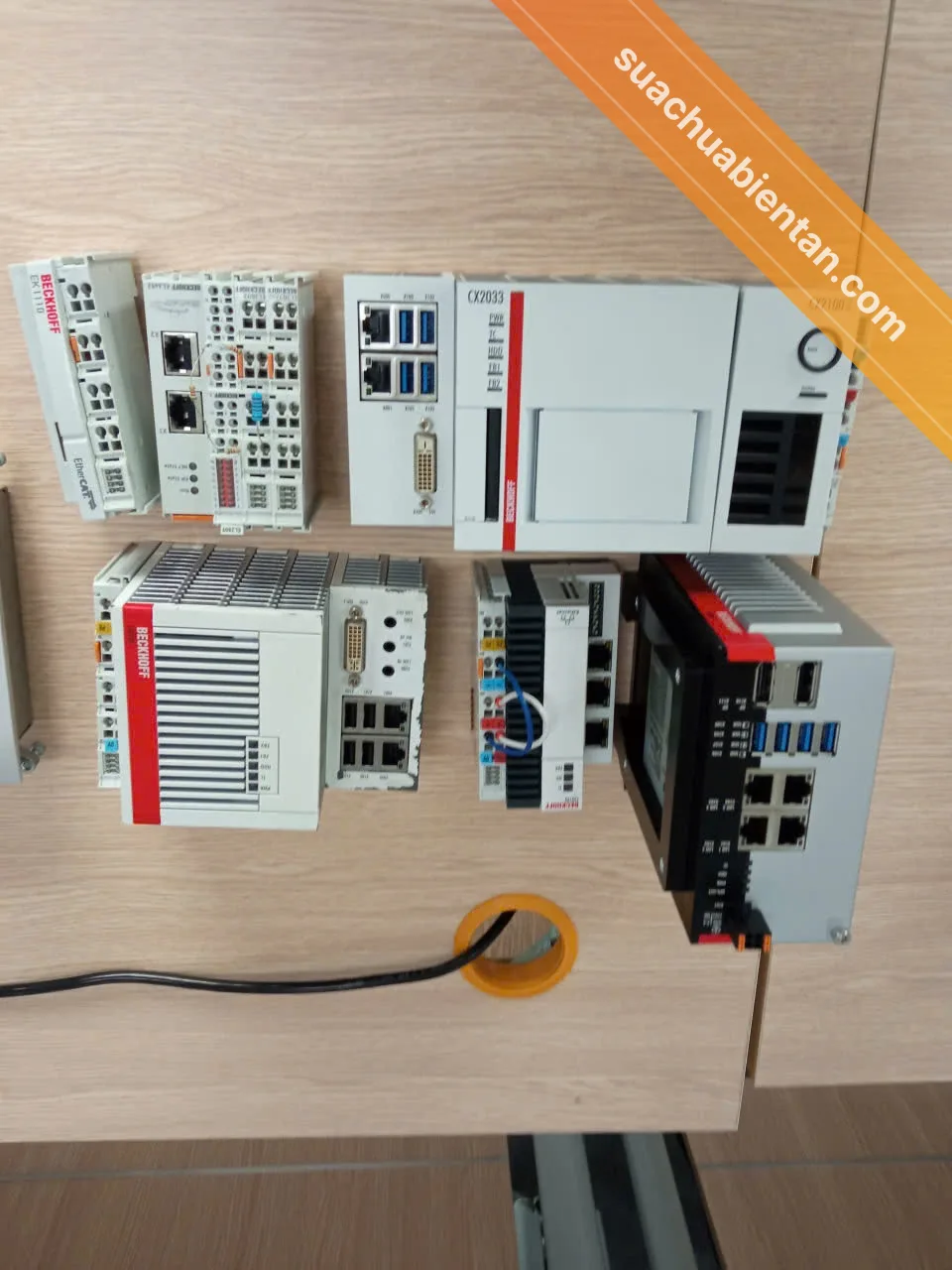

Thiết bị Beckhoff nhận sửa
| Dòng máy | Đặc điểm | Thường dùng cho |
|---|---|---|
| Industrial PC C6xxx, Panel PC CP | Máy tính công nghiệp chạy TwinCAT | Điều khiển máy, giao diện vận hành |
| Embedded PC CX | Máy tính nhỏ gắn ray DIN, thay PLC | Máy đóng gói, dây chuyền lắp ráp |
| Module I/O EtherCAT (EK…, EL…) | Coupler và module vào/ra | Mọi máy dùng Beckhoff |
| Servo AX5000, AX8000 | Servo drive EtherCAT 1–2 trục, hệ đa trục | Máy đóng gói, máy in, robot |
Model khác hoặc đời cũ hơn: gửi ảnh tem nhãn qua Zalo để kỹ thuật kiểm tra trước khi gửi máy.
Thời gian sửa và chi phí
- Báo giá trước: gửi ảnh tem nhãn và mã lỗi qua Zalo để được tư vấn. Máy về xưởng được kiểm tra, báo lỗi, chi phí và thời gian; khách đồng ý mới sửa.
- Thời gian sửa: thường 1–3 ngày làm việc với ca nhẹ, 3–7 ngày với ca hỏng phần công suất hoặc lỗi phức tạp (tuỳ linh kiện và chạy thử tải). Lỗi nhẹ, có sẵn linh kiện có thể lấy trong ngày.
- Không sửa được: hoàn lại 100% chi phí đã thu, kể cả phí vận chuyển và công đi lại của kỹ thuật viên.
- Dây chuyền không dừng lâu được: cho mượn biến tần tương đương trong lúc sửa (nếu có máy phù hợp); kỹ thuật viên tới tận nhà máy ở TP.HCM, Bình Dương, Đồng Nai, Long An.
- Bảo hành: 12–24 tháng tuỳ hạng mục sửa, ghi trên phiếu và tem bảo hành.
Mã lỗi biến tần servo Beckhoff AX5000 hay gặp
Mã chẩn đoán của servo AX5000 (4 ký tự hex), hiện dạng mã trên màn hình của AX5000 và dạng chữ trong TwinCAT Drive Manager. Bảng dùng để tham khảo nhanh. Nhóm lỗi quá dòng, ngắn mạch, chạm đất thì không nên reset chạy lại nhiều lần vì dễ cháy thêm module công suất.
| Mã lỗi | Ý nghĩa | Thường do |
|---|---|---|
| FC0B | Quá dòng pha động cơ (X13/X23): phần cứng phát hiện quá dòng, mạch bảo vệ ngắn mạch tác động | Ngắn mạch trên các pha động cơ (cáp động cơ hoặc động cơ) |
| FC08 | Quá dòng ở đường nối DC link ngoài (X02, X07 hoặc X51) | Ngắn mạch bên ngoài ở cáp hoặc thanh nối AX-Bridge; các drive nối chung DC link nhưng không cùng một nguồn lưới |
| FD4C | Quá áp DC link do công suất hãm không đủ | Điện trở hãm hỏng hoặc chọn sai (trị số, công suất); cài đặt brake chopper sai |
| FD4B | Thấp áp DC link | Mất điện lưới; điện áp lưới thấp hoặc dao động; ngưỡng thấp áp đặt quá cao |
| FD44 | Mất pha nguồn lưới: một pha của nguồn 3 pha bị mất | Nguồn lưới có sự cố hoặc nhiễu liên tục; chạy nguồn một pha mà chưa tắt giám sát pha |
| FD4D | Tắt máy do lỗi làm mát (quá nhiệt) | Nhiệt độ môi trường cao; quạt hỏng; công suất hãm nội và tổn hao trục quá lớn; khe gió hoặc cảm biến nhiệt bám bẩn |
| F707 | Mất tín hiệu phản hồi (feedback): drive không đo được điện áp feedback | Đầu nối feedback lỏng hoặc chưa cắm chặt; dây feedback hoặc dây sense hỏng; tham số tín hiệu sense sai |
| FCD4 | Quá tải bộ khuếch đại: chạm giới hạn tải đã đặt cho AX5000 | Tải ứng dụng vượt sức AX5000 (cần đời lớn hơn); giới hạn tải đặt quá thấp |
Không thấy mã đang hiện? Chụp màn hình biến tần gửi qua Zalo, kỹ thuật viên đọc giúp.
Beckhoff điều khiển máy bằng máy tính công nghiệp chạy phần mềm TwinCAT thay cho PLC thường, kết nối I/O và servo qua mạng EtherCAT. Hitech Vina nhận sửa máy tính công nghiệp (Industrial PC), Embedded PC dòng CX, Panel PC, module I/O EtherCAT và servo drive AX5000, AX8000 của Beckhoff.
Hư hỏng thường gặp

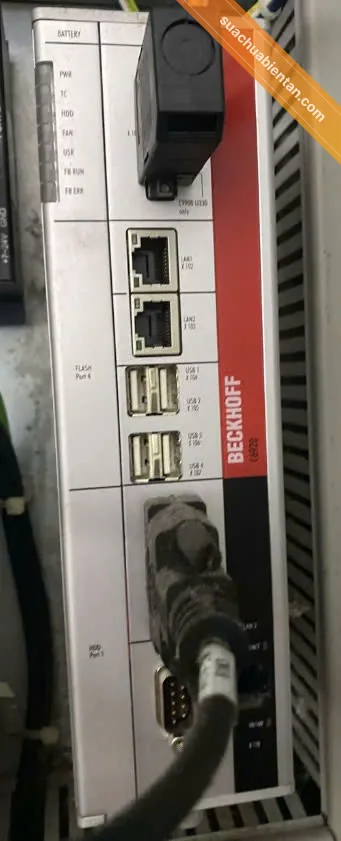

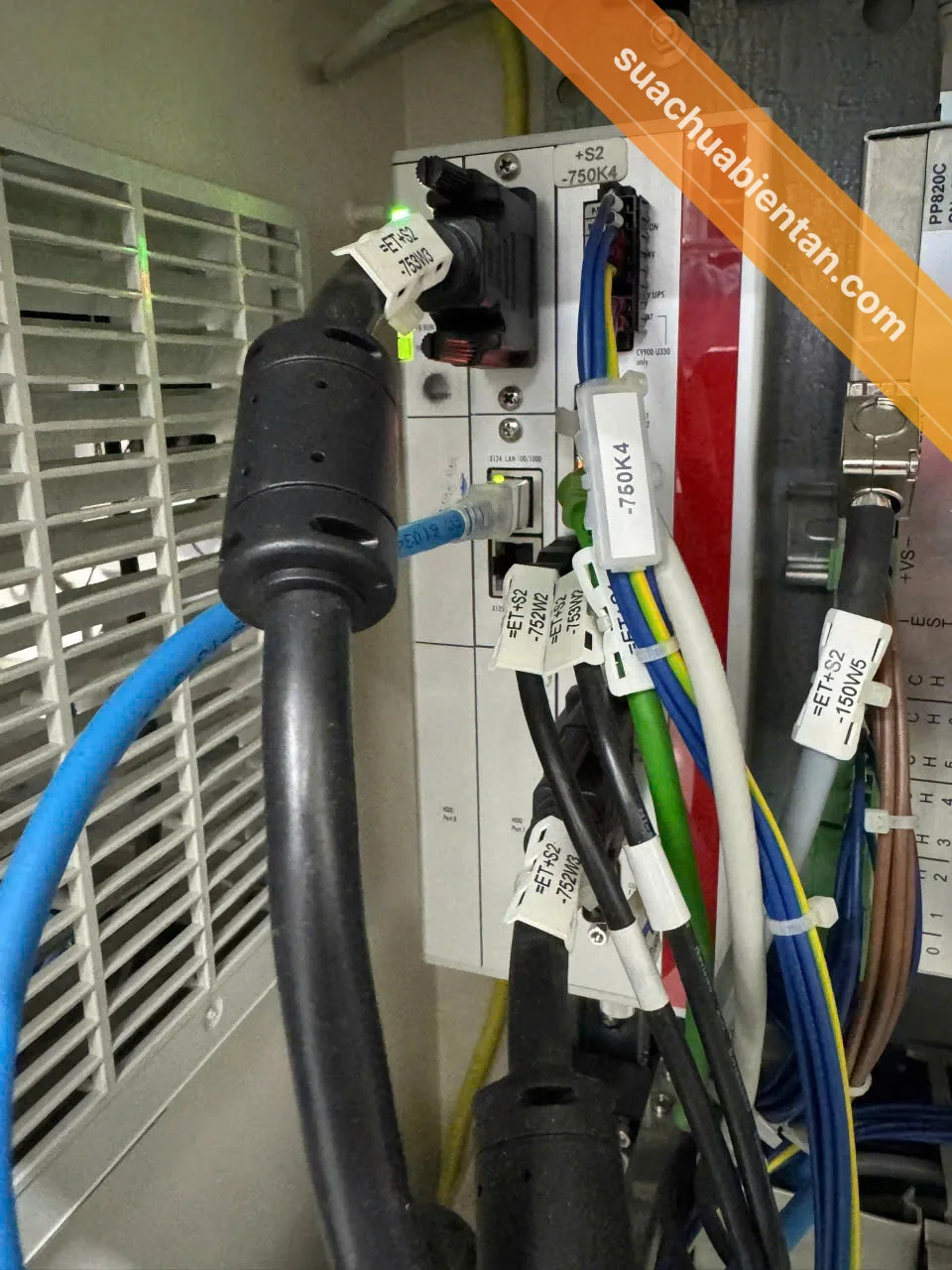

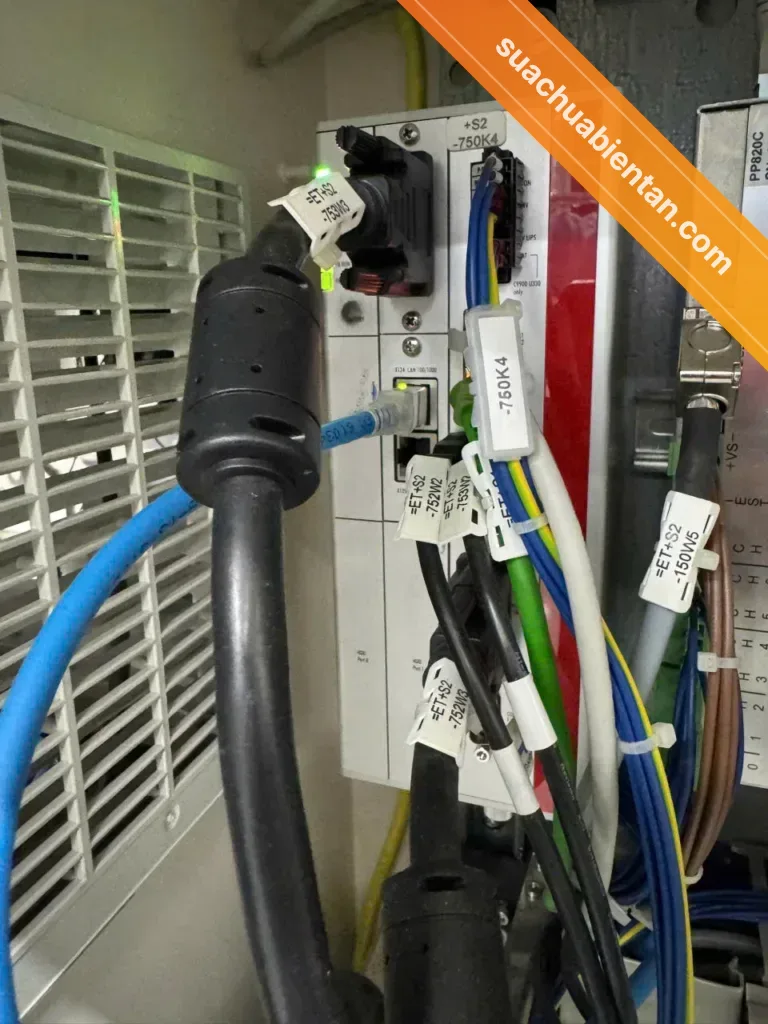

Máy tính công nghiệp, Panel PC không lên
Hỏng nguồn 24 V trên bo, bo mạch chủ, ổ CFast/SSD, pin giữ giờ hoặc màn hình cảm ứng của Panel PC. Máy treo khi khởi động thường liên quan ổ lưu trữ hoặc bộ nhớ.

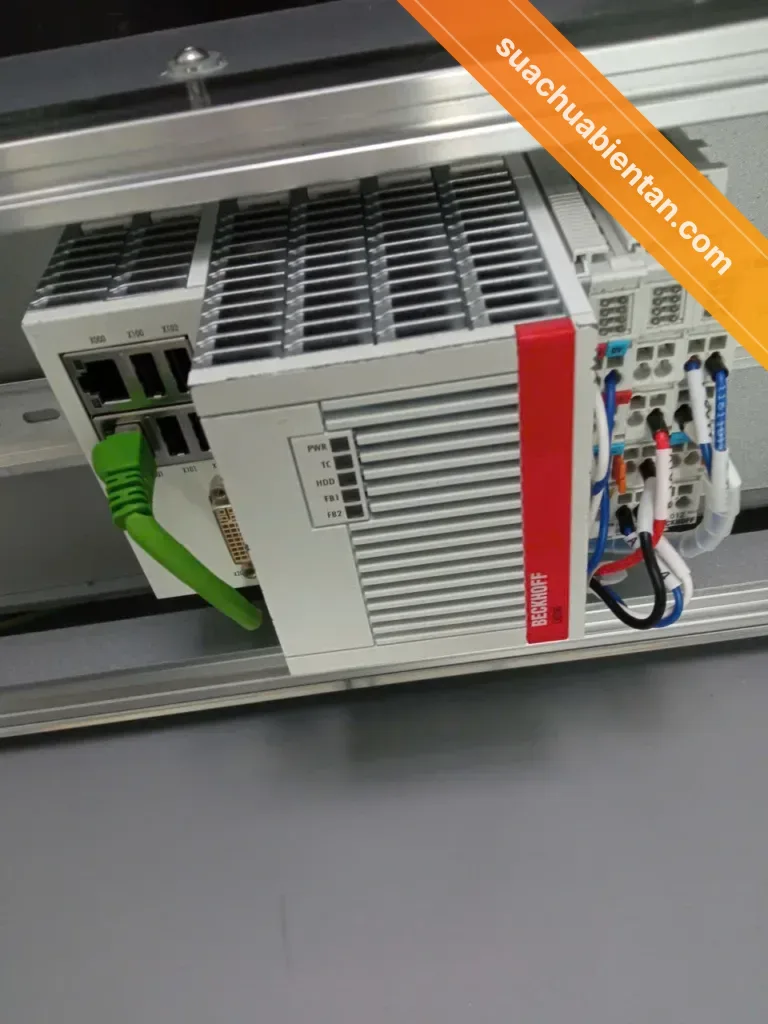

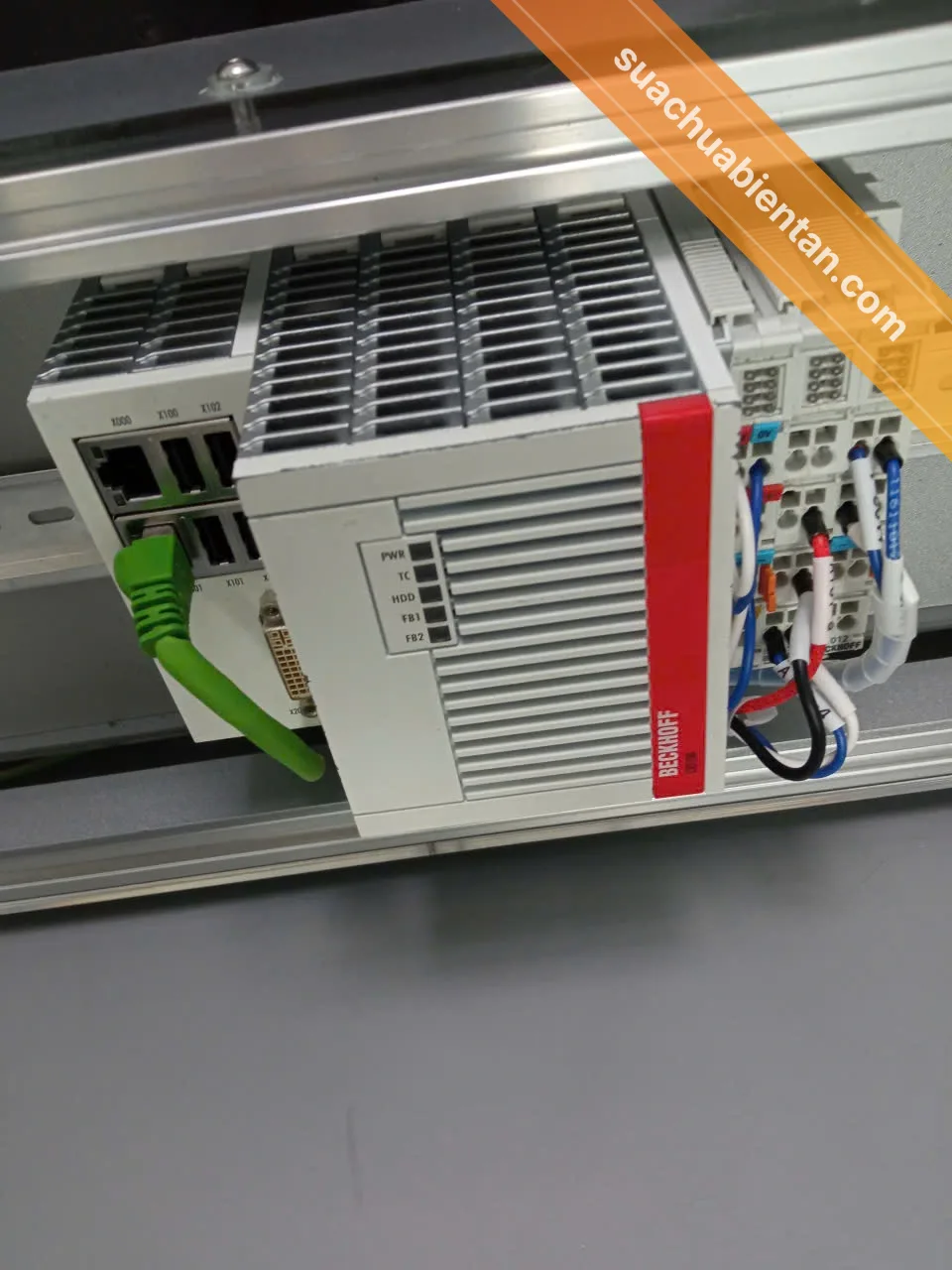

Embedded PC dòng CX báo lỗi
Đèn nguồn tắt, mất kết nối EtherCAT, không đọc được thẻ nhớ. Nguyên nhân hay gặp là khối nguồn tích hợp, cổng mạng hoặc thẻ CFast hỏng.

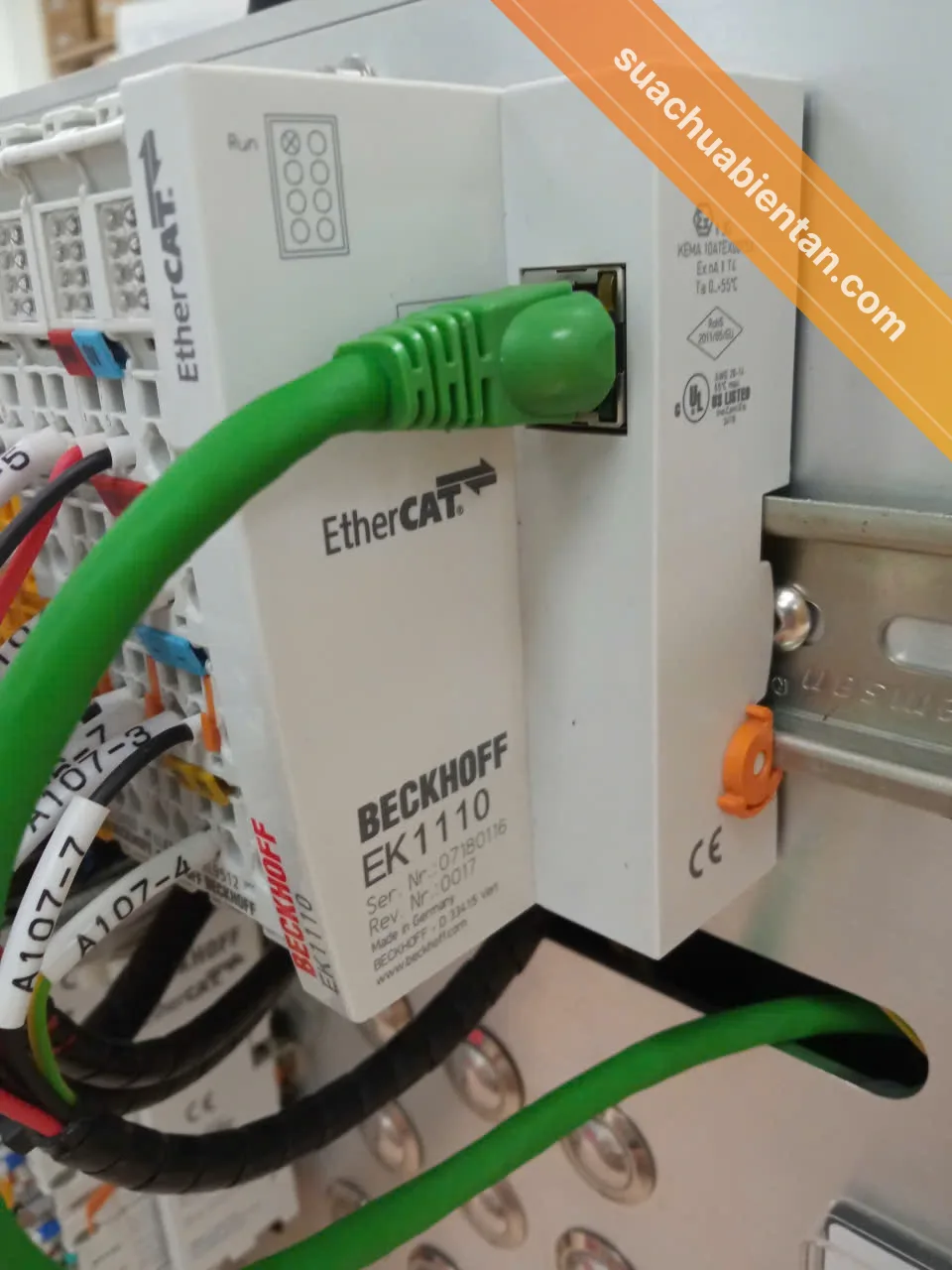

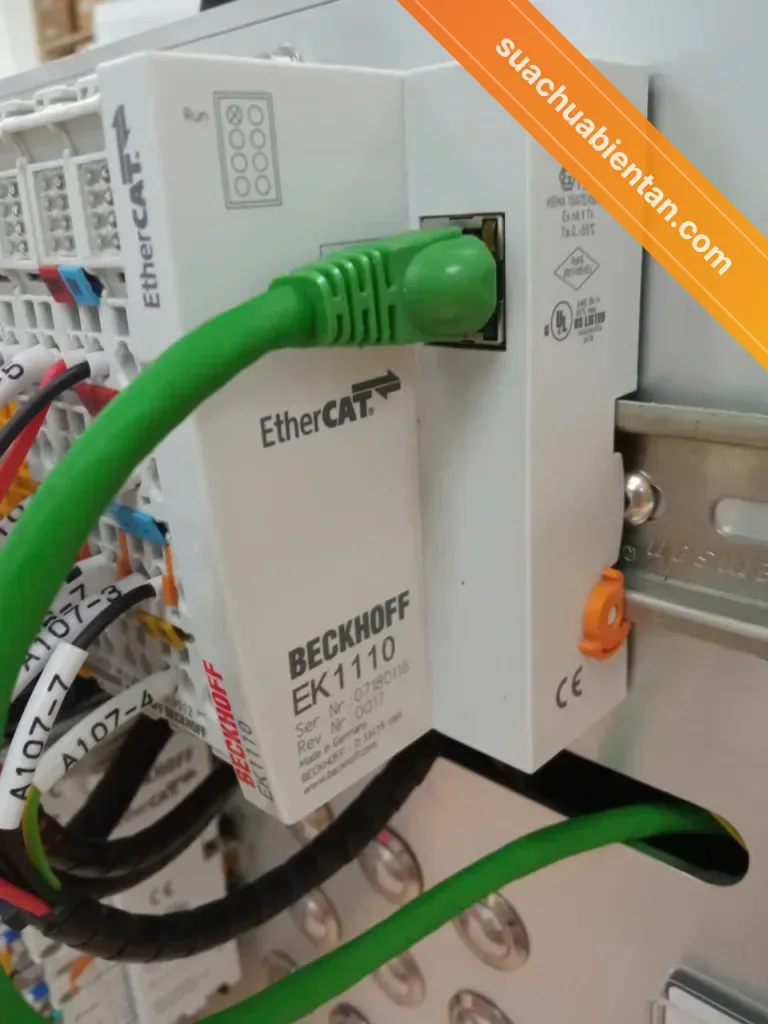

Module I/O EtherCAT
Coupler EK1100 mất kết nối, đèn báo lỗi; module EL… chết kênh vào/ra sau sự cố chập dây ngoài hiện trường. Nhiều trường hợp sửa được ở mức linh kiện thay vì đổi cả cụm.
Servo drive AX5000, AX8000
Quá dòng, lỗi DC link, lỗi phản hồi encoder, quá nhiệt — tương tự các servo drive khác. Kiểm cả động cơ và cáp trước khi lắp lại drive đã sửa.
Quy trình sửa
- Tiếp nhận: mã thiết bị trên tem (C6…, CX…, CP…, EL…, AX…), mã lỗi, hiện tượng.
- Sao lưu dữ liệu trên ổ hoặc thẻ nhớ nếu thiết bị còn đọc được.
- Kiểm tra, sửa ở mức linh kiện, báo giá trước khi thay.
- Chạy thử: khởi động lại TwinCAT, kiểm mạng EtherCAT, ngõ vào ra và servo trên bàn test.
- Bàn giao, hỗ trợ lắp lại trên máy.
Lưu ý trước khi gửi máy
- Chương trình TwinCAT và hệ điều hành nằm trên ổ hoặc thẻ CFast. Nên sao lưu hoặc gửi kèm thẻ nhớ đang dùng.
- Giấy phép (license) TwinCAT có thể gắn với từng máy tính. Khi phải thay bo mạch, kỹ thuật viên kiểm tra phần giấy phép trước để máy chạy lại được ngay.
Câu hỏi thường gặp
Biến tần Beckhoff đời cũ, đã ngừng sản xuất có sửa được không?
Được. Xưởng sửa biến tần Beckhoff ở mức linh kiện nên vẫn sửa được nhiều đời máy đã ngừng sản xuất. Nếu không còn linh kiện, kỹ thuật viên tư vấn model thay thế tương đương và cài lại thông số theo máy.
Gửi máy kiểm tra có mất phí không?
Gửi ảnh tem nhãn và mã lỗi qua Zalo để được tư vấn hướng xử lý. Máy về xưởng được kiểm tra, báo rõ lỗi, linh kiện cần thay, chi phí và thời gian; khách đồng ý mới tiến hành sửa.
Sửa mất bao lâu?
Thường 1–3 ngày làm việc với ca nhẹ, 3–7 ngày với ca hỏng phần công suất hoặc lỗi phức tạp, tuỳ linh kiện và thời gian chạy thử tải. Lỗi nhẹ, có sẵn linh kiện có thể lấy trong ngày.
Không sửa được thì sao?
Hitech Vina hoàn lại 100% chi phí đã thu, kể cả phí vận chuyển hàng và công đi lại của kỹ thuật viên.
Dây chuyền không thể dừng lâu, có hỗ trợ gì không?
Kỹ thuật viên tới tận nhà máy ở TP.HCM, Bình Dương, Đồng Nai, Long An để chẩn đoán, xử lý tại chỗ hoặc lấy máy về xưởng. Trong lúc sửa, xưởng cho mượn biến tần tương đương nếu có máy phù hợp.
Bảo hành sau sửa thế nào?
Bảo hành 12–24 tháng tuỳ hạng mục sửa, ghi trên phiếu và tem bảo hành. Không bảo hành khi tem bị rách, máy bị bên khác mở, đấu sai nguồn, cháy do sét, quá áp lưới, ngập nước hoặc va đập.
Ở tỉnh xa thì gửi máy thế nào?
Gửi chành xe hoặc chuyển phát về xưởng TP.HCM, sửa xong gửi trả toàn quốc. Phí vận chuyển ngoài nội thành TP.HCM tính theo đơn vị vận chuyển và được báo trước khi gửi.
