Dòng máy B&R ACOPOS nhận sửa
| Dòng máy | Đặc điểm | Thường dùng cho |
|---|---|---|
| ACOPOS 1010 – 1640 (8V1…) | Servo drive đời đầu, 1 trục | Máy đóng gói, máy in, máy bao bì |

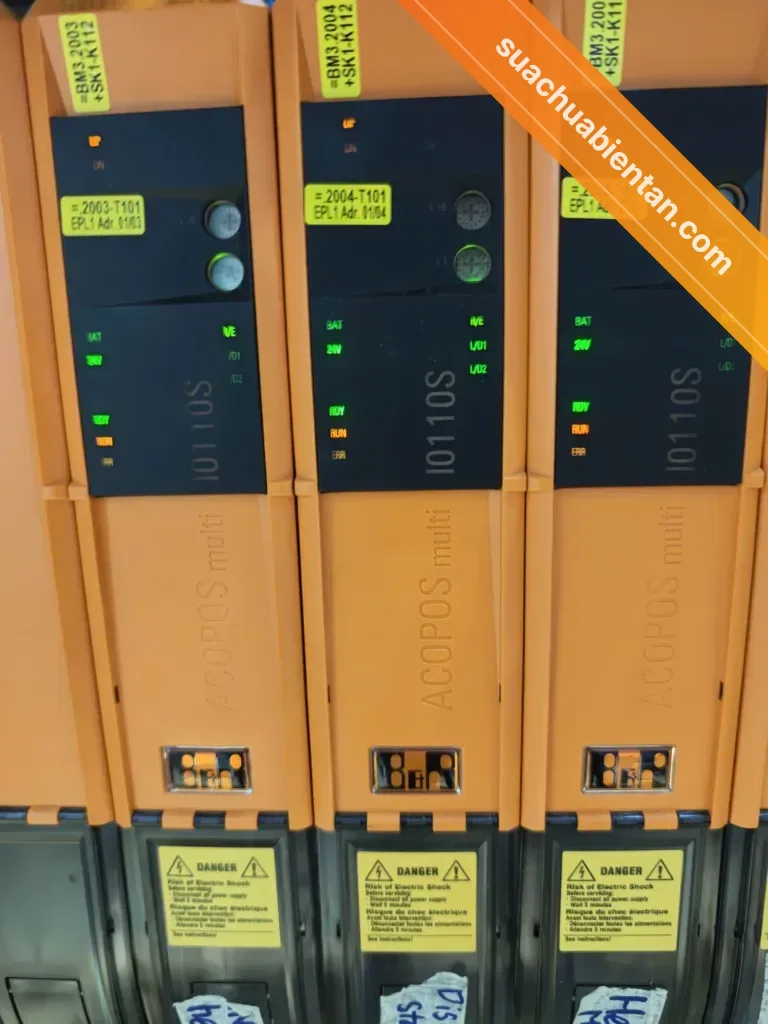

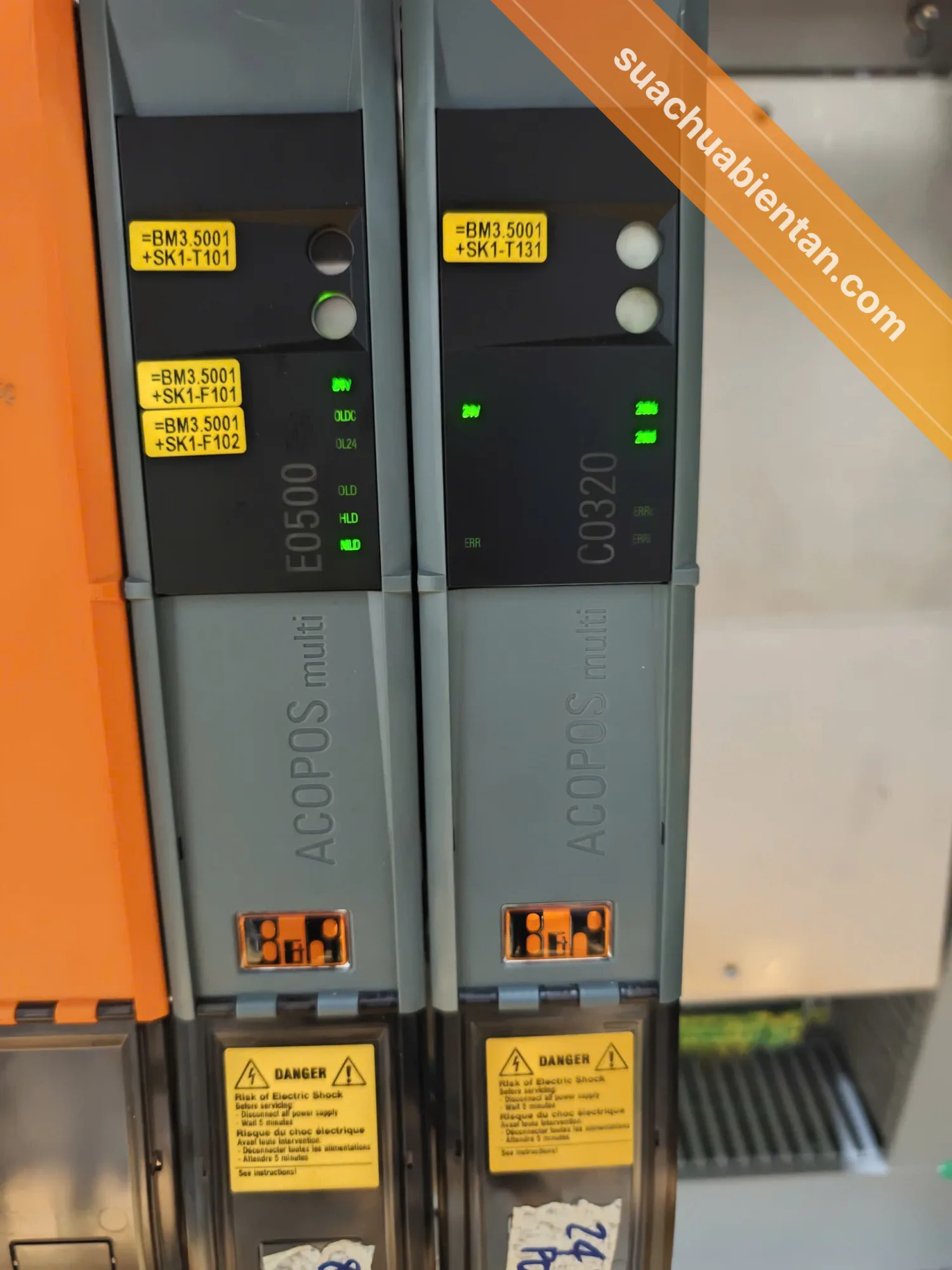

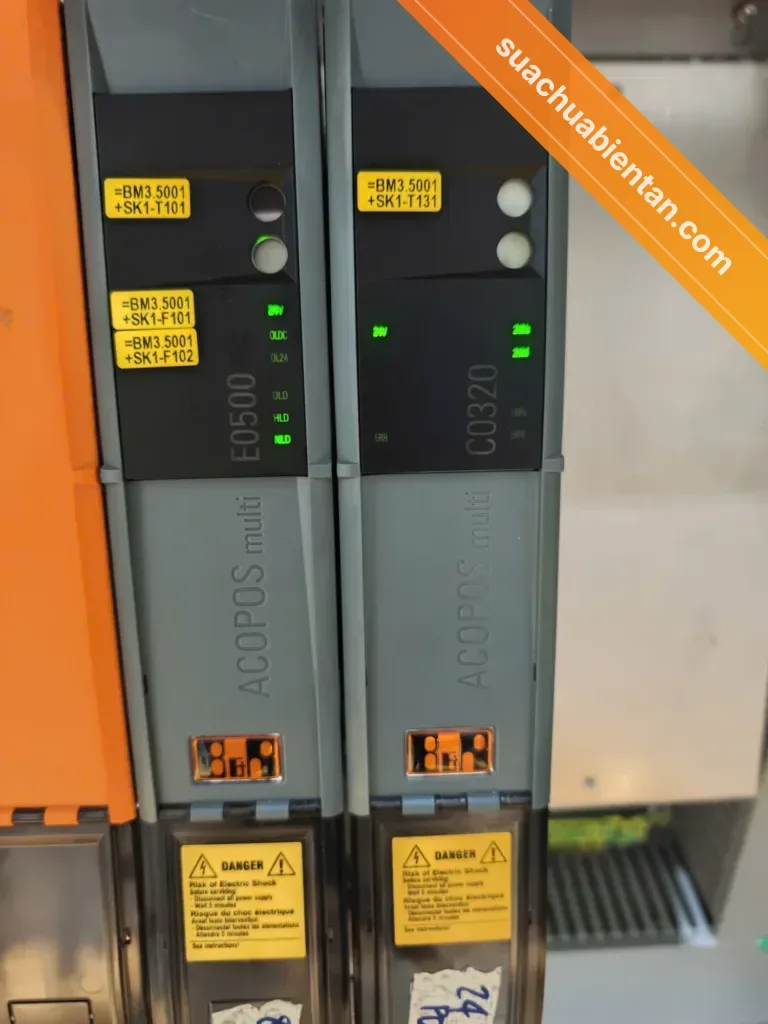

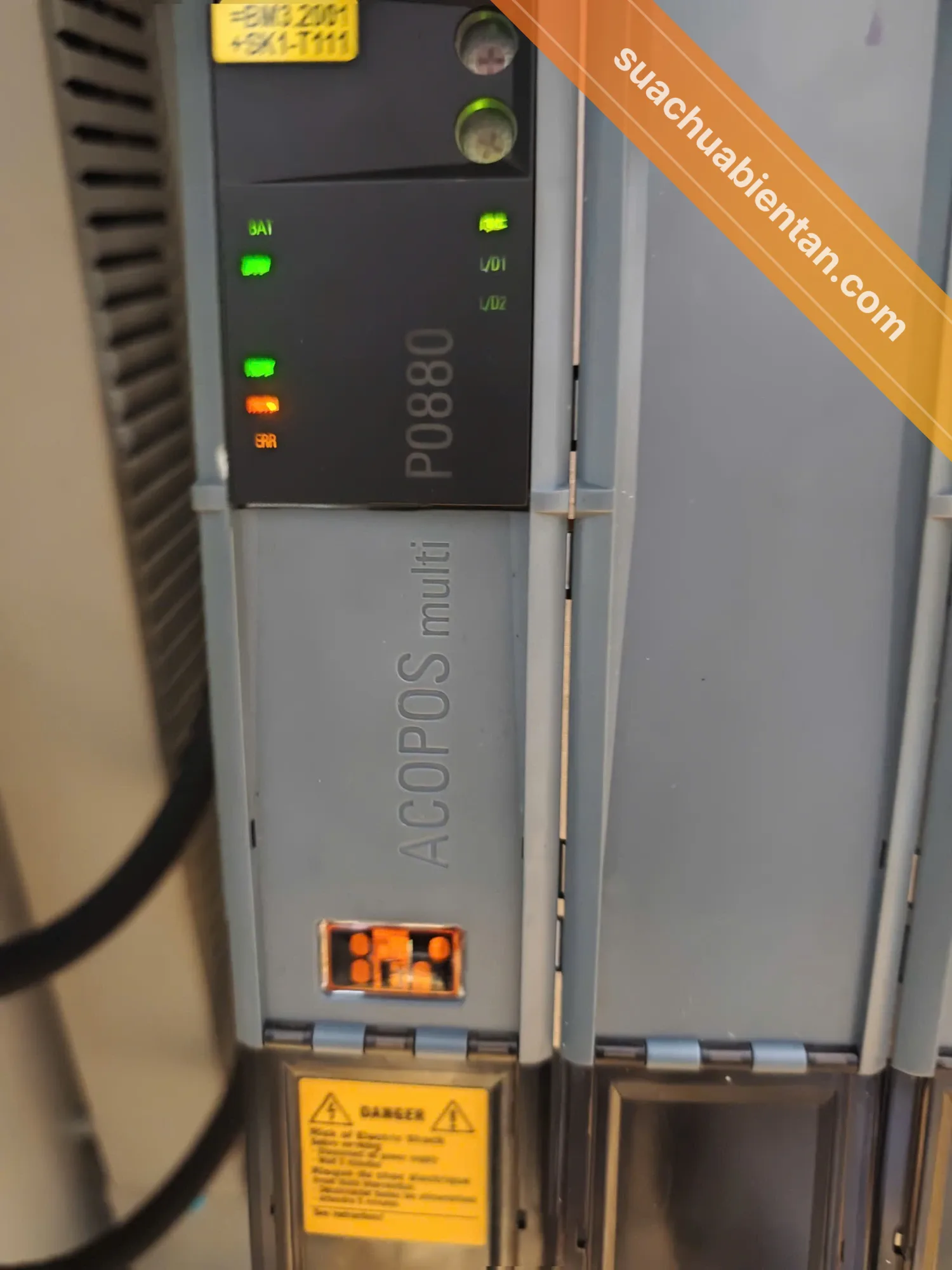

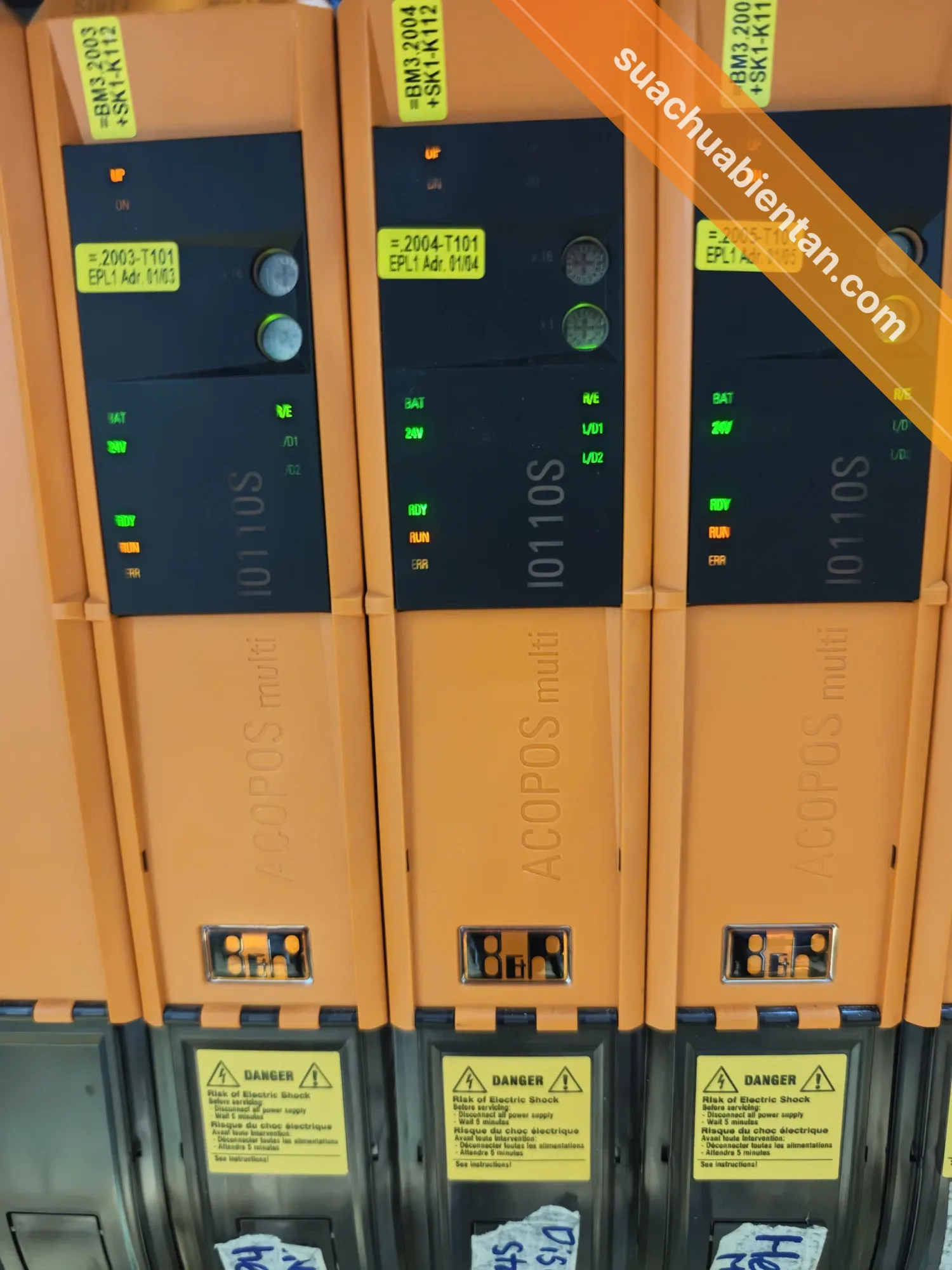

| ACOPOSmulti (8BV…) | Hệ đa trục: module nguồn + module trục dùng chung DC bus | Dây chuyền thực phẩm, đồ uống, máy đóng gói nhiều trục |
| ACOPOS P3 (8EI…) | Servo 1–3 trục trong 1 vỏ, thế hệ mới | Máy đóng gói, robot, máy tự động hoá |
| ACOPOSinverter (8I…) | Biến tần của B&R | Băng tải, bơm, quạt trên máy dùng B&R |
| Automation PC, Power Panel | Máy tính công nghiệp, màn hình điều khiển B&R | Điều khiển máy, giao diện vận hành |
Model khác hoặc đời cũ hơn: gửi ảnh tem nhãn qua Zalo để kỹ thuật kiểm tra trước khi gửi máy.
Thời gian sửa và chi phí
- Báo giá trước: gửi ảnh tem nhãn và mã lỗi qua Zalo để được tư vấn. Máy về xưởng được kiểm tra, báo lỗi, chi phí và thời gian; khách đồng ý mới sửa.
- Thời gian sửa: thường 1–3 ngày làm việc với ca nhẹ, 3–7 ngày với ca hỏng phần công suất hoặc lỗi phức tạp (tuỳ linh kiện và chạy thử tải). Lỗi nhẹ, có sẵn linh kiện có thể lấy trong ngày.
- Không sửa được: hoàn lại 100% chi phí đã thu, kể cả phí vận chuyển và công đi lại của kỹ thuật viên.
- Dây chuyền không dừng lâu được: cho mượn biến tần tương đương trong lúc sửa (nếu có máy phù hợp); kỹ thuật viên tới tận nhà máy ở TP.HCM, Bình Dương, Đồng Nai, Long An.
- Bảo hành: 12–24 tháng tuỳ hạng mục sửa, ghi trên phiếu và tem bảo hành.
Mã lỗi biến tần B&R ACOPOS hay gặp
Mã lỗi ACP10/mapp Motion dùng chung cho ACOPOS, ACOPOSmulti và ACOPOS P3; hiện trong Automation Studio (Logger, Trace, trạng thái trục) dưới dạng số, kèm đèn báo lỗi trên module. Bảng dùng để tham khảo nhanh. Nhóm lỗi quá dòng, ngắn mạch, chạm đất thì không nên reset chạy lại nhiều lần vì dễ cháy thêm module công suất.
| Mã lỗi | Ý nghĩa | Thường do |
|---|---|---|
| 6019 | ACOPOS quá dòng: một trong 6 transistor công suất (IGBT) hoặc transistor điện trở xả bị quá dòng | Cáp động cơ chập pha–pha, pha–PE hoặc pha–vỏ chống nhiễu, đấu nhầm dây PE vào pha; cuộn dây động cơ chập hoặc chạm vỏ; transistor hay mạch điều khiển điện trở xả trong ACOPOS hỏng; điện trở xả ngoài bị chập |
| 7200 | Quá áp DC bus: điện áp DC bus vượt ngưỡng của module (khoảng 900 VDC với dòng 400 V) | Điện trở xả (bleeder) không hoạt động: mạch điều khiển hoặc relay bleeder hỏng, cầu chì điện trở xả ngoài đứt, điện trở xả hỏng hoặc chưa nối; điện áp nguồn cấp hoặc DC bus quá cao |
| 7210 | DC bus nạp trước: điện áp không ổn định khi bật bộ điều khiển (relay chính còn mở, không nhận được điện áp DC bus danh định) | Điện lưới chập chờn làm điện áp DC bus dao động mạnh; bật bộ điều khiển khi drive chưa báo sẵn sàng |
| 7215 | Mất ít nhất một pha nguồn lưới | Dây nguồn lỏng hoặc chưa đấu một pha; contactor, cầu chì, biến áp hoặc nguồn cấp hỏng; cấp nguồn qua DC bus hoặc một pha mà chưa tắt giám sát pha |
| 6020 | Nguồn nuôi mạch điều khiển (24 VDC) thấp áp, dưới mức cho phép | Nguồn 24 V ngoài quá tải, hỏng hoặc đứt dây; nguồn AC chập chờn, sụt áp, mất điện; phần cứng ACOPOS hỏng |
| 9000 | Nhiệt độ tản nhiệt vượt ngưỡng dừng | Nhiệt độ môi trường trên 40°C, gió làm mát kém (lắp sai hướng, che khe hút gió); quạt làm mát hỏng; cảm biến nhiệt tản nhiệt đo sai; tiếp xúc nhiệt giữa IGBT và tản nhiệt kém |
| 7032 | Encoder: biên độ tín hiệu AB quá nhỏ (nhiễu hoặc mất kết nối), drive không nhận được encoder | Encoder mất nguồn nuôi hoặc nguồn encoder lỗi; dây encoder đứt, lỏng hoặc chưa cắm; encoder hỏng; card encoder hỏng |
| 6045 | Ngõ ra biến tần không có dòng khi bật bộ điều khiển (không bơm được dòng vào động cơ) | Thiếu pha U/V/W ở ngõ ra; cáp động cơ hoặc cuộn dây động cơ đứt (điện trở pha–pha vô cùng); tham số động cơ sai; tầng công suất ACOPOS hỏng |
Không thấy mã đang hiện? Chụp màn hình biến tần gửi qua Zalo, kỹ thuật viên đọc giúp.

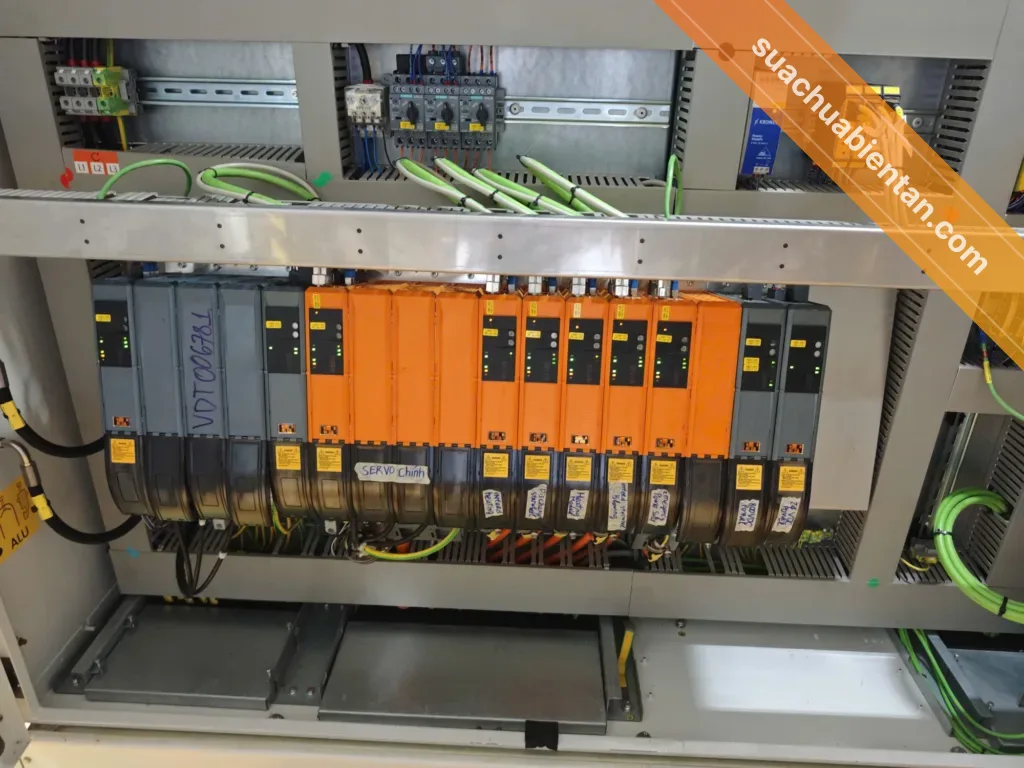

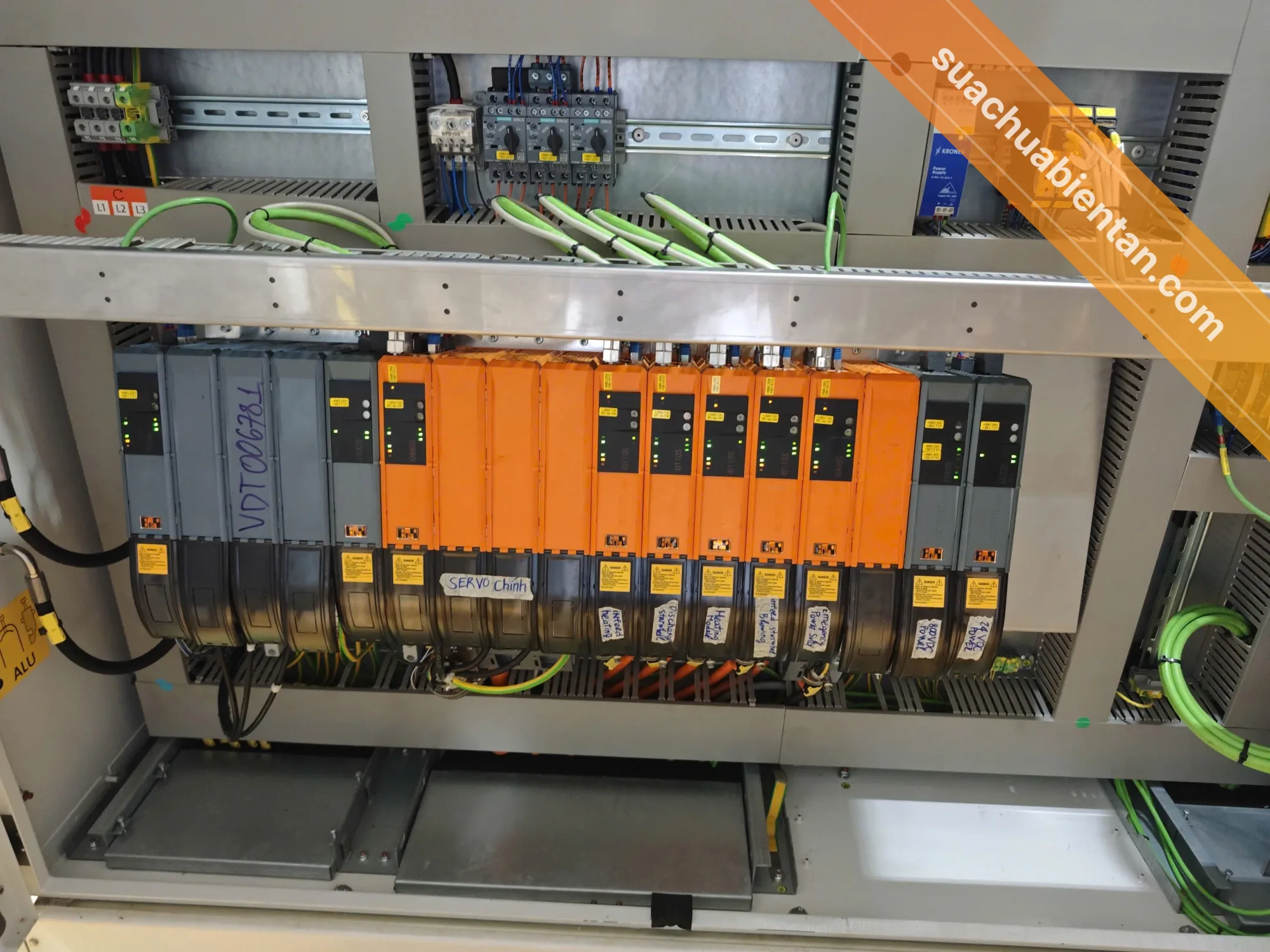

ACOPOS là dòng servo drive của B&R (nay thuộc ABB), dùng nhiều trên máy đóng gói, máy chiết rót, máy in, máy dệt và dây chuyền thực phẩm cần chuyển động đồng bộ nhiều trục. Hitech Vina nhận sửa servo ACOPOS đời đầu, hệ đa trục ACOPOSmulti, ACOPOS P3, biến tần ACOPOSinverter và máy tính công nghiệp B&R ở mức linh kiện, chạy thử trước khi bàn giao.
Hư hỏng thường gặp ở servo ACOPOS
Không lên nguồn, đèn trạng thái tắt
Thường do nguồn 24 V cấp cho mạch điều khiển, mạch nguồn xung bên trong hoặc cầu chì. Ở ACOPOSmulti, module nguồn hỏng sẽ làm cả nhóm module trục cùng mất DC bus.
Báo lỗi quá dòng, ngắn mạch khi chạy
Lỗi xuất hiện ngay khi bật cho phép (enable) hoặc khi trục tăng tốc. Có thể do IGBT, mạch lái cổng, cảm biến dòng, hoặc do động cơ và cáp bị chạm. Trước khi lắp lại module đã sửa cần đo cách điện động cơ và cáp.
Lỗi DC bus: quá áp, thấp áp
Quá áp khi hãm thường liên quan điện trở hãm hoặc mạch hãm. Thấp áp liên quan mạch nạp, tụ DC hoặc mất pha nguồn vào. Ở hệ ACOPOSmulti cần kiểm cả module nguồn và các module dùng chung DC bus.
Lỗi phản hồi vị trí
Mất tín hiệu encoder hoặc resolver, sai lệch vị trí lớn. Nguyên nhân có thể ở card phản hồi, giắc và cáp encoder, hoặc ở chính động cơ. Kỹ thuật viên kiểm từng phần để tránh thay nhầm.
Quá nhiệt
Quạt module kẹt, tản nhiệt bám bụi hoặc tủ điện nóng. Với máy chạy liên tục nhiều ca, nên vệ sinh định kỳ trước khi lỗi xuất hiện.
Quy trình sửa servo ACOPOS
- Tiếp nhận: mã sản phẩm trên tem (dạng 8V…, 8BV…, 8EI…), mã lỗi trên PLC hoặc màn hình, hiện tượng trước khi hỏng.
- Kiểm tầng công suất và mạch điều khiển bằng thiết bị đo chuyên dụng.
- Sửa ở mức linh kiện, báo giá trước khi thay.
- Chạy thử có tải với động cơ trên bàn test, kiểm dòng, nhiệt độ và tín hiệu phản hồi.
- Bàn giao, hỗ trợ lắp lại và chạy thử trên máy khi cần.
Lưu ý khi thay module ACOPOSmulti
B&R đã chuyển các module ACOPOSmulti mã đuôi -1 sang nhóm hàng đời cũ, bản thay thế mang mã đuôi -3. Trên nhiều máy, cấu hình trục và phần mềm của drive nằm trong dự án Automation Studio trên PLC, nên khi đổi sang mã khác cần kiểm tra lại dự án trước khi chạy máy. Sửa lại đúng module đang dùng thường là phương án nhanh và ít phải chỉnh dự án nhất.

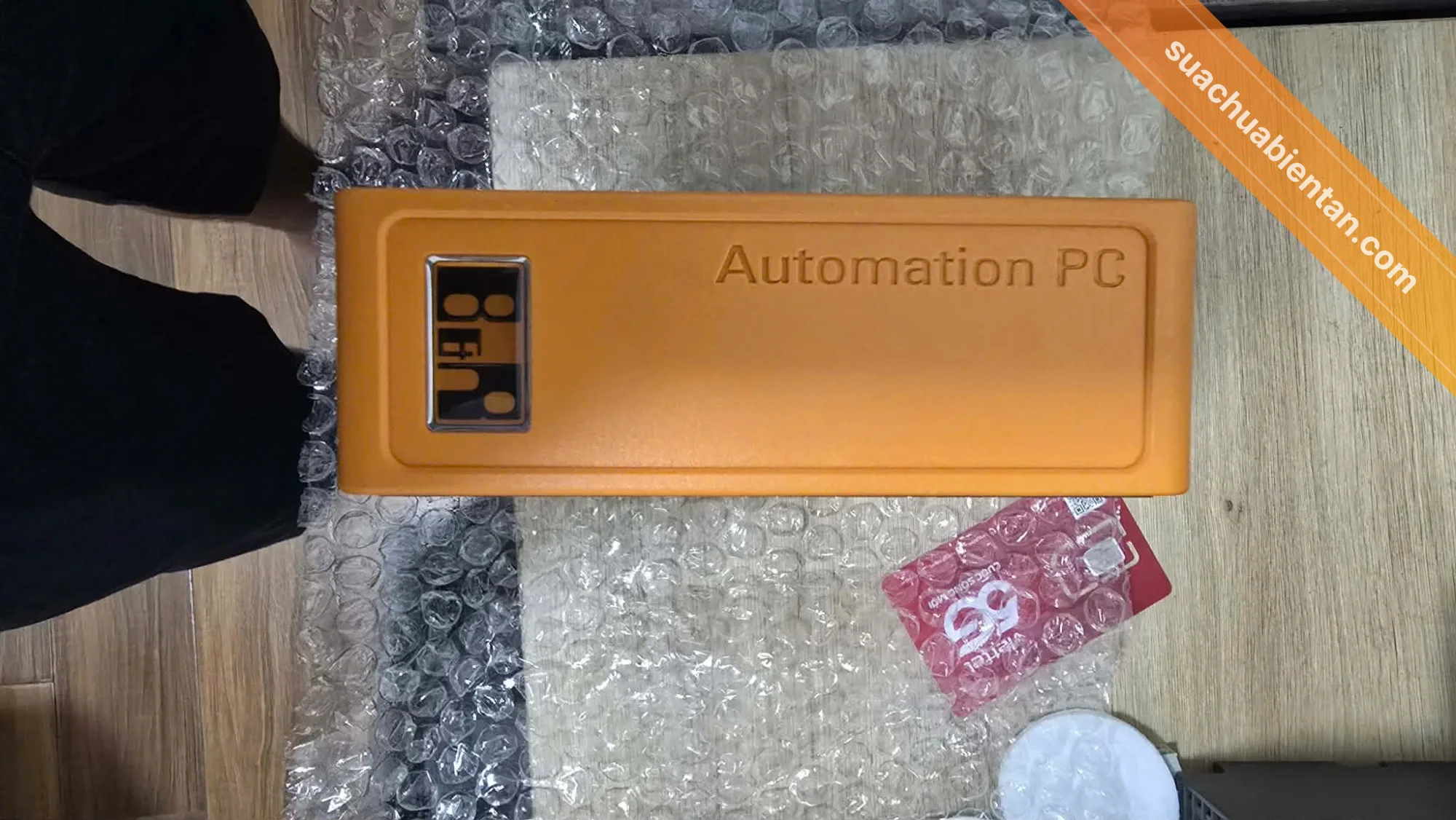

Máy tính công nghiệp và màn hình B&R
Ngoài servo, xưởng nhận sửa máy tính công nghiệp B&R Automation PC và màn hình Power Panel: không lên nguồn, treo khi khởi động, hỏng nguồn hoặc cổng giao tiếp. Nên sao lưu thẻ nhớ chứa chương trình trước khi gửi máy.
Câu hỏi thường gặp
Biến tần B&R ACOPOS đời cũ, đã ngừng sản xuất có sửa được không?
Được. Xưởng sửa biến tần B&R ACOPOS ở mức linh kiện nên vẫn sửa được nhiều đời máy đã ngừng sản xuất. Nếu không còn linh kiện, kỹ thuật viên tư vấn model thay thế tương đương và cài lại thông số theo máy.
Gửi máy kiểm tra có mất phí không?
Gửi ảnh tem nhãn và mã lỗi qua Zalo để được tư vấn hướng xử lý. Máy về xưởng được kiểm tra, báo rõ lỗi, linh kiện cần thay, chi phí và thời gian; khách đồng ý mới tiến hành sửa.
Sửa mất bao lâu?
Thường 1–3 ngày làm việc với ca nhẹ, 3–7 ngày với ca hỏng phần công suất hoặc lỗi phức tạp, tuỳ linh kiện và thời gian chạy thử tải. Lỗi nhẹ, có sẵn linh kiện có thể lấy trong ngày.
Không sửa được thì sao?
Hitech Vina hoàn lại 100% chi phí đã thu, kể cả phí vận chuyển hàng và công đi lại của kỹ thuật viên.
Dây chuyền không thể dừng lâu, có hỗ trợ gì không?
Kỹ thuật viên tới tận nhà máy ở TP.HCM, Bình Dương, Đồng Nai, Long An để chẩn đoán, xử lý tại chỗ hoặc lấy máy về xưởng. Trong lúc sửa, xưởng cho mượn biến tần tương đương nếu có máy phù hợp.
Bảo hành sau sửa thế nào?
Bảo hành 12–24 tháng tuỳ hạng mục sửa, ghi trên phiếu và tem bảo hành. Không bảo hành khi tem bị rách, máy bị bên khác mở, đấu sai nguồn, cháy do sét, quá áp lưới, ngập nước hoặc va đập.
Ở tỉnh xa thì gửi máy thế nào?
Gửi chành xe hoặc chuyển phát về xưởng TP.HCM, sửa xong gửi trả toàn quốc. Phí vận chuyển ngoài nội thành TP.HCM tính theo đơn vị vận chuyển và được báo trước khi gửi.
