Hệ truyền động máy CNC nhận sửa
| Dòng máy | Đặc điểm | Thường dùng cho |
|---|---|---|
| SIMODRIVE 611 (611D, 611 universal) | Module E/R, module nguồn UI, module công suất 1–2 trục; đã ngừng sản xuất | Máy CNC dùng SINUMERIK 840D, 810D |
| SINAMICS S120 booksize | Line Module, Motor Module, Control Unit CU320 | Máy CNC dùng SINUMERIK 840D sl, 828D |
| Hãng khác | Fanuc, Mitsubishi, Heidenhain…: gửi ảnh tem để kiểm tra trước | Máy phay, tiện, trung tâm gia công |
Model khác hoặc đời cũ hơn: gửi ảnh tem nhãn qua Zalo để kỹ thuật kiểm tra trước khi gửi máy.
Thời gian sửa và chi phí
- Báo giá trước: gửi ảnh tem nhãn và mã lỗi qua Zalo để được tư vấn. Máy về xưởng được kiểm tra, báo lỗi, chi phí và thời gian; khách đồng ý mới sửa.
- Thời gian sửa: thường 1–3 ngày làm việc với ca nhẹ, 3–7 ngày với ca hỏng phần công suất hoặc lỗi phức tạp (tuỳ linh kiện và chạy thử tải). Lỗi nhẹ, có sẵn linh kiện có thể lấy trong ngày.
- Không sửa được: hoàn lại 100% chi phí đã thu, kể cả phí vận chuyển và công đi lại của kỹ thuật viên.
- Dây chuyền không dừng lâu được: cho mượn biến tần tương đương trong lúc sửa (nếu có máy phù hợp); kỹ thuật viên tới tận nhà máy ở TP.HCM, Bình Dương, Đồng Nai, Long An.
- Bảo hành: 12–24 tháng tuỳ hạng mục sửa, ghi trên phiếu và tem bảo hành.
Mã lỗi biến tần máy CNC hay gặp
Mã 300xxx là cảnh báo của SIMODRIVE 611 digital trên SINUMERIK 840D/810D, mã Fxxxxx là lỗi của SINAMICS S120 trên 840D sl; cả hai hiện trên màn hình HMI của máy CNC. Bảng dùng để tham khảo nhanh. Nhóm lỗi quá dòng, ngắn mạch, chạm đất thì không nên reset chạy lại nhiều lần vì dễ cháy thêm module công suất.
| Mã lỗi | Ý nghĩa | Thường do |
|---|---|---|
| 300501 | 611D: giám sát dòng cực đại tác động (lỗi nghiêm trọng khi đo dòng thực tế) | Mạch đo dòng hỏng (cần thay power section hoặc module điều khiển 611D); lỗi ở power section hoặc đầu nối động cơ; tham số động cơ sai, hệ số bộ điều khiển dòng/tốc độ quá cao |
| 300504 | 611D: lỗi mạch đo của encoder động cơ (tín hiệu yếu hoặc nhiễu) | Encoder, cáp encoder hoặc giắc giữa động cơ và module 611D hỏng, lỏng (nhất là cáp trong xích kéo); nối chống nhiễu kém; module điều khiển hỏng |
| 300515 | 611D: quá nhiệt tản nhiệt power section, drive tự tắt sau 20 giây cảnh báo | Tủ điện thông gió kém, nhiệt độ môi trường cao; quạt hỏng; tăng/giảm tốc liên tục; chọn động cơ/power section không phù hợp; module hỏng |
| 300607 | 611D: bộ điều khiển dòng chạm giới hạn, không bơm được dòng vào động cơ | Động cơ chưa nối hoặc mất pha; mất điện áp DC link, vít thanh DC link lỏng; tiếp xúc kém giữa module điều khiển và power section; hỏng module điều khiển, power section hoặc động cơ |
| F30001 | S120: power unit quá dòng | Động cơ chập hoặc chạm đất (vỏ); cáp động lực đấu sai hoặc quá dài; power unit hỏng; mất một pha lưới; tham số bộ điều khiển sai |
| F30002 | S120: quá áp DC link | Động cơ trả về quá nhiều năng lượng khi hãm; điện áp nguồn cấp quá cao; mất một pha lưới |
| F30021 | S120: chạm đất (ground fault) | Chạm đất ở cáp động lực hoặc ở động cơ; biến dòng (CT) hỏng; ngắn mạch ở điện trở hãm |
| F30011 | S120: mất pha nguồn ở mạch chính (độ gợn điện áp DC link vượt giới hạn) | Mất một pha lưới hoặc 3 pha mất cân bằng; đứt cầu chì một pha mạch chính; mất một pha động cơ |
Không thấy mã đang hiện? Chụp màn hình biến tần gửi qua Zalo, kỹ thuật viên đọc giúp.
Máy CNC dùng hệ truyền động nhiều trục: một module nguồn cấp DC bus chung, các module công suất cho từng trục servo và trục chính, điều khiển bởi bộ CNC. Trên máy dùng SINUMERIK của Siemens, đời cũ là SIMODRIVE 611, đời mới là SINAMICS S120. Hitech Vina nhận sửa các module này ở mức linh kiện, chạy thử trước khi trả máy.
Hư hỏng thường gặp trên máy CNC
Máy không sẵn sàng (không lên READY)

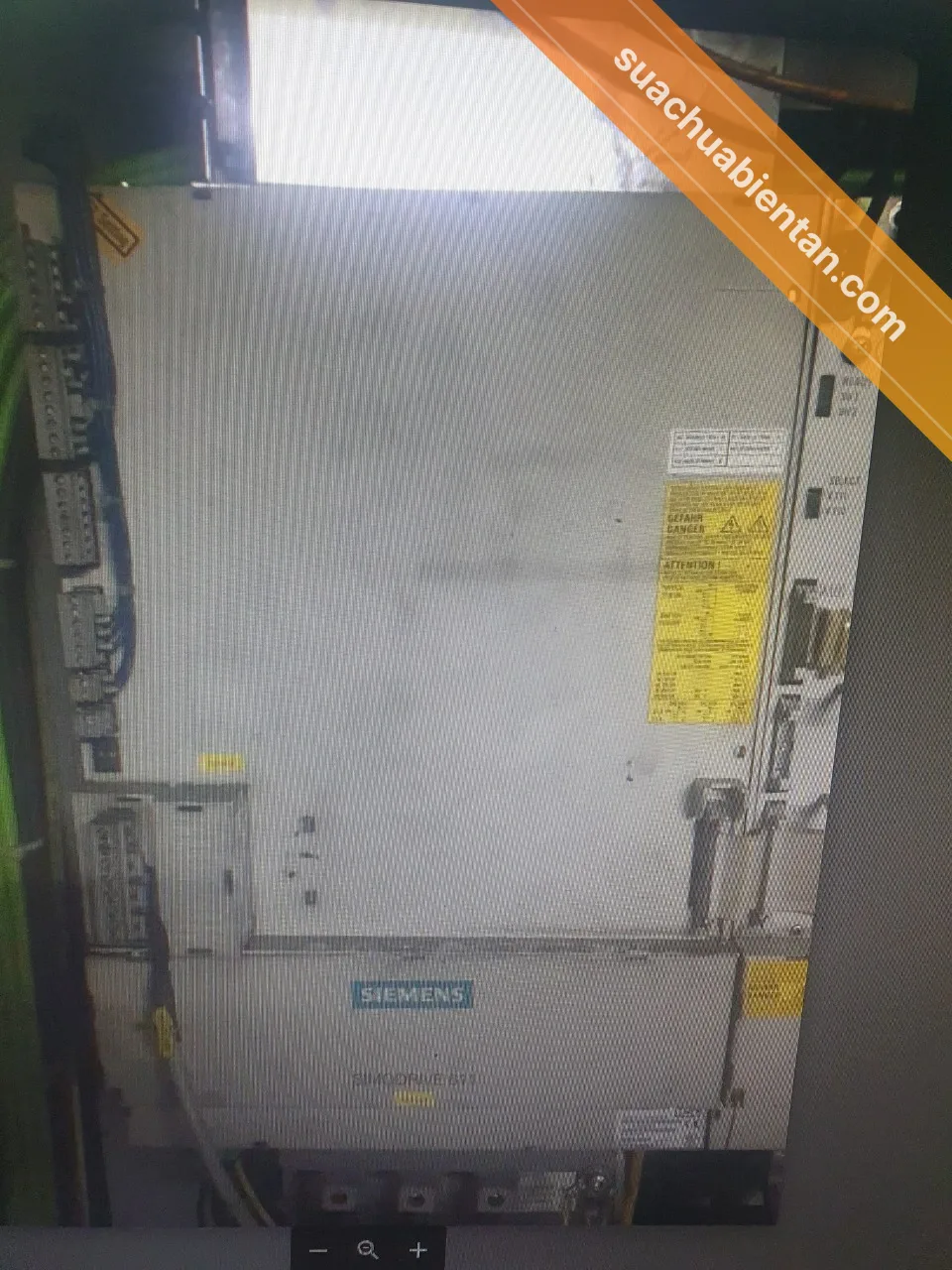

Module nguồn E/R (Infeed/Regenerative feedback) hỏng mạch nạp, tụ DC, mạch hồi năng lượng về lưới, hoặc lỗi nguồn cấp cho mạch điều khiển. Cả cụm trục không chạy được dù các module trục còn tốt.
Lỗi trục: quá dòng, ngắn mạch
Báo khi trục chạy nhanh, cắt nặng hoặc ngay khi bật. Có thể do module công suất, mạch lái, hoặc động cơ và cáp bị chạm do dầu, nước tưới nguội thấm vào.
Lỗi đo lường, encoder
Mất tín hiệu encoder, sai lệch vị trí. Ở máy CNC, dầu và phoi kim loại làm hỏng giắc và cáp encoder rất thường gặp. Cần kiểm cả card điều khiển, cáp và đầu đo trên động cơ.
Lỗi trục chính
Trục chính không lên tốc độ, rung, báo quá tải. Liên quan module trục chính, encoder trục chính hoặc thông số động cơ.
Quy trình sửa

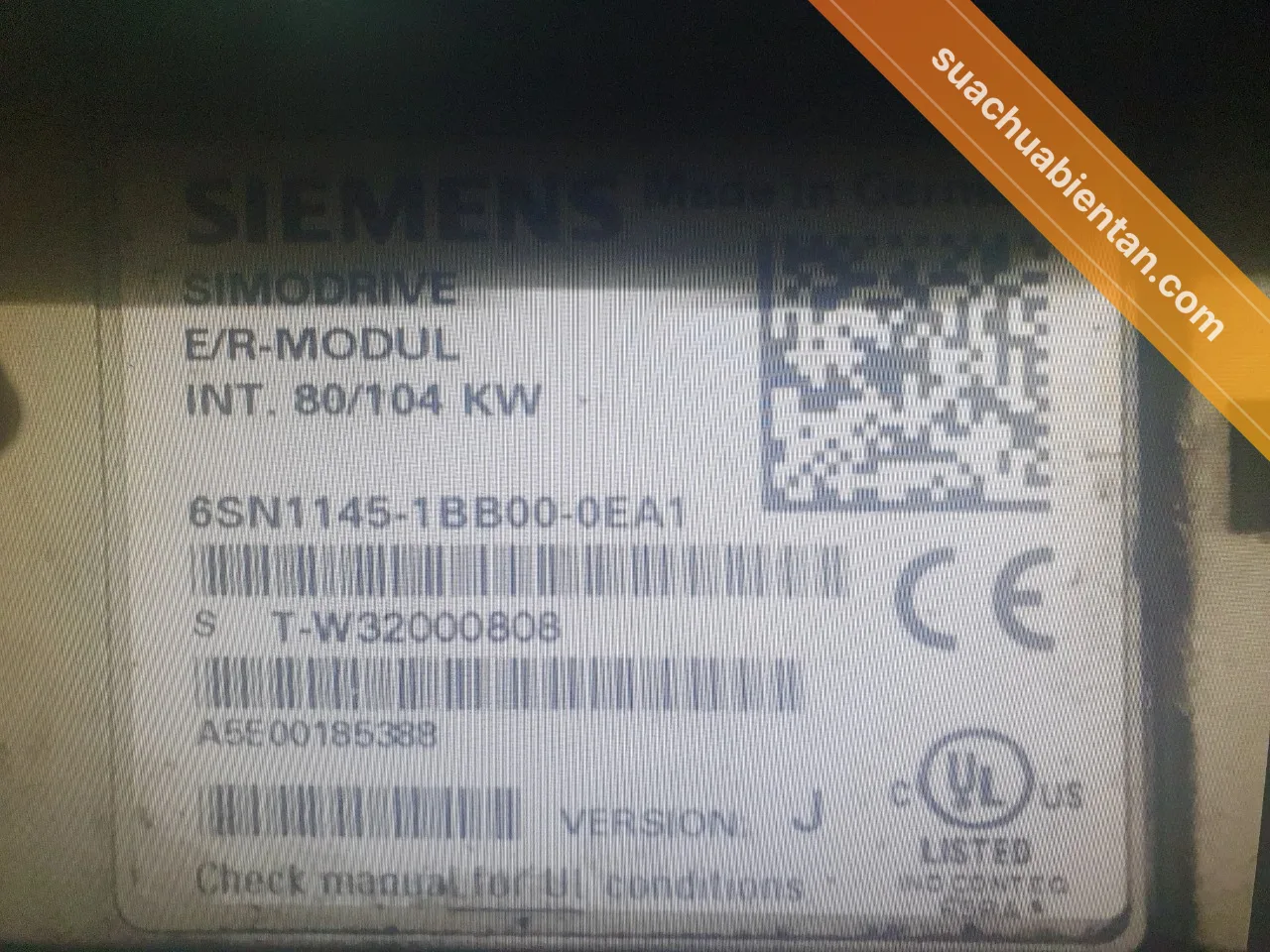

- Tiếp nhận: mã module trên tem (vd 6SN1145…, 6SN1123…, 6SL3120…), mã alarm trên màn hình CNC, hiện tượng.
- Sao lưu dữ liệu máy (machine data, thông số drive) trước khi tháo nếu bộ CNC còn hoạt động.
- Kiểm tra, sửa ở mức linh kiện, báo giá trước khi thay.

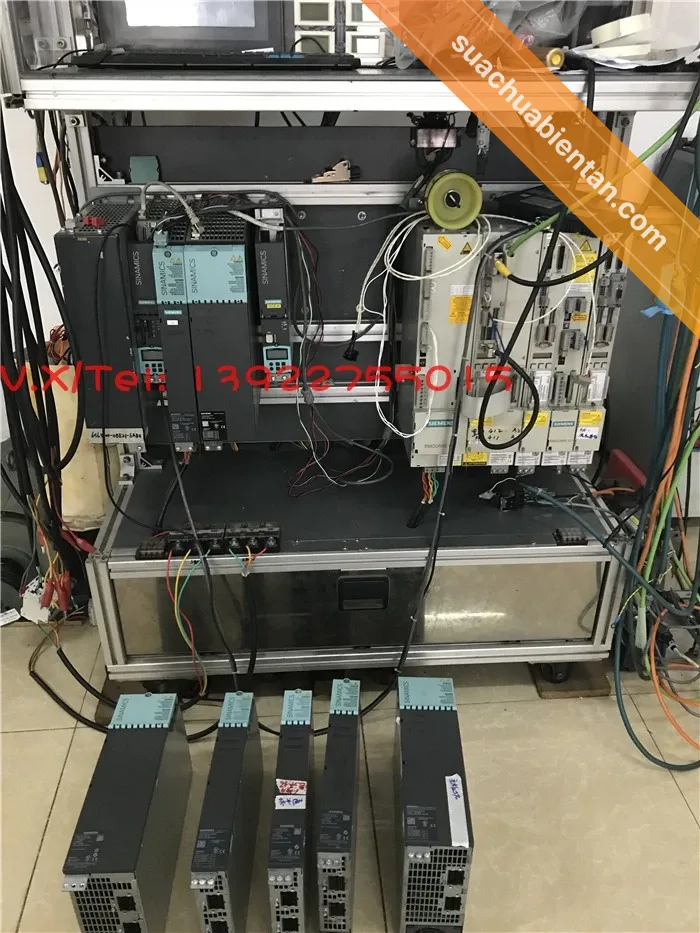

- Chạy thử có tải trên bàn test với động cơ.
- Lắp lại, chạy máy cùng kỹ thuật của nhà máy.
Lưu ý với SIMODRIVE 611
Siemens đã ngừng sản xuất SIMODRIVE 611, chỉ còn cung cấp dạng phụ tùng. Chuyển sang S120 phải đổi cả bộ CNC đời tương ứng, chi phí và thời gian dừng máy lớn. Với máy còn tốt về cơ khí, sửa module 611 đang dùng thường là phương án hợp lý. Khi thay module, cần đúng mã và phiên bản đang chạy trên máy.
Hãng khác
Máy CNC dùng hệ Fanuc, Mitsubishi, Heidenhain hoặc hãng khác: gửi ảnh tem module và mã alarm qua Zalo để kỹ thuật viên kiểm tra trước.
Câu hỏi thường gặp
Biến tần máy CNC đời cũ, đã ngừng sản xuất có sửa được không?
Được. Xưởng sửa biến tần máy CNC ở mức linh kiện nên vẫn sửa được nhiều đời máy đã ngừng sản xuất. Nếu không còn linh kiện, kỹ thuật viên tư vấn model thay thế tương đương và cài lại thông số theo máy.
Gửi máy kiểm tra có mất phí không?
Gửi ảnh tem nhãn và mã lỗi qua Zalo để được tư vấn hướng xử lý. Máy về xưởng được kiểm tra, báo rõ lỗi, linh kiện cần thay, chi phí và thời gian; khách đồng ý mới tiến hành sửa.
Sửa mất bao lâu?
Thường 1–3 ngày làm việc với ca nhẹ, 3–7 ngày với ca hỏng phần công suất hoặc lỗi phức tạp, tuỳ linh kiện và thời gian chạy thử tải. Lỗi nhẹ, có sẵn linh kiện có thể lấy trong ngày.
Không sửa được thì sao?
Hitech Vina hoàn lại 100% chi phí đã thu, kể cả phí vận chuyển hàng và công đi lại của kỹ thuật viên.
Dây chuyền không thể dừng lâu, có hỗ trợ gì không?
Kỹ thuật viên tới tận nhà máy ở TP.HCM, Bình Dương, Đồng Nai, Long An để chẩn đoán, xử lý tại chỗ hoặc lấy máy về xưởng. Trong lúc sửa, xưởng cho mượn biến tần tương đương nếu có máy phù hợp.
Bảo hành sau sửa thế nào?
Bảo hành 12–24 tháng tuỳ hạng mục sửa, ghi trên phiếu và tem bảo hành. Không bảo hành khi tem bị rách, máy bị bên khác mở, đấu sai nguồn, cháy do sét, quá áp lưới, ngập nước hoặc va đập.
Ở tỉnh xa thì gửi máy thế nào?
Gửi chành xe hoặc chuyển phát về xưởng TP.HCM, sửa xong gửi trả toàn quốc. Phí vận chuyển ngoài nội thành TP.HCM tính theo đơn vị vận chuyển và được báo trước khi gửi.
