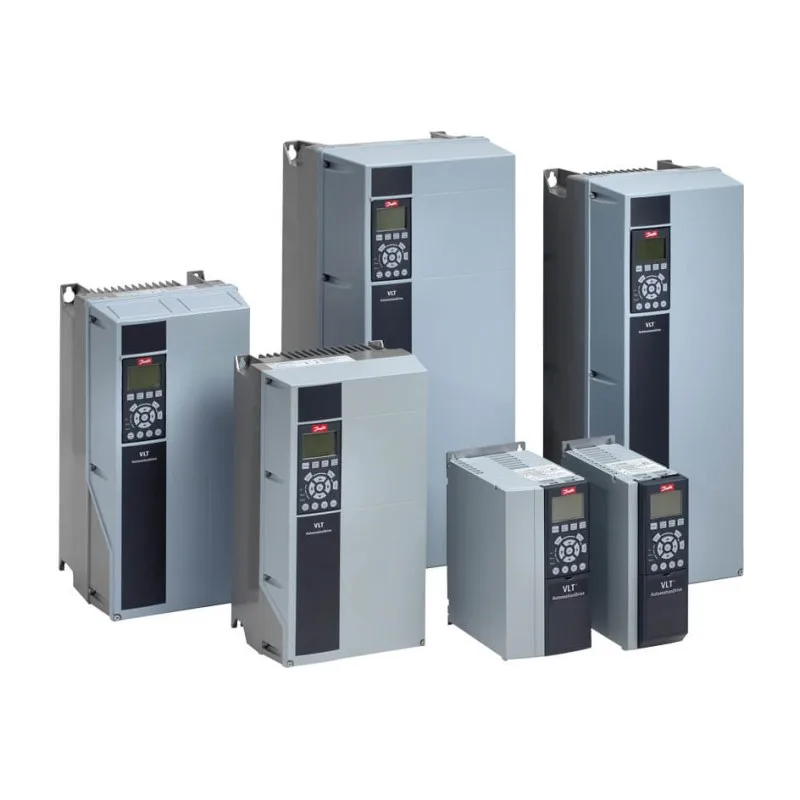

Biến tần Danfoss VLT AutomationDrive FC 301 / FC 302

Thông số chung

Điện áp

3 pha 200–240 V
3 pha 380–480 V (FC 301)
3 pha 380–500 V (FC 302)
3 pha 525–600 V
3 pha 525–690 V (FC 302)

Công suất

0,25–1200 kW (design guide này: 0,25–75 kW)

Điều khiển

U/f, VVC+; FC 302 thêm Flux vector có/không encoder; hỗ trợ động cơ PM

Cấp bảo vệ

IP20, IP21/Type 1, IP54, IP55/Type 12, IP66/Type 4X (tuỳ khung)

Truyền thông

RS485 tích hợp (FC protocol, MC protocol); tuỳ chọn PROFIBUS, PROFINET, EtherNet/IP, EtherCAT, POWERLINK, CANopen, DeviceNet, Modbus TCP

Khác

Safe Torque Off; cỡ A1 chỉ có ở FC 301; điều khiển Flux có phản hồi encoder ở FC 302.

Thường dùng cho

Băng tảiCẩu trụcMáy đóng góiMáy dệtMáy công nghiệp

Cách đọc mã

FC-302PK75T5E20H1BGCXXXSXXXXA0BXCXXXXD0: FC-302 (hoặc FC-301); PK75 = 0,75 kW; T2 = 3 pha 200–240 V, T4 = 3 pha 380–480 V (FC 301), T5 = 3 pha 380–500 V (FC 302), T6/T7 = 525–600/690 V; E20 = IP20; H1 = lọc RFI; B = bộ hãm; G = LCP đồ hoạ; tiếp theo là tuỳ chọn.

Bảng model VLT AutomationDrive FC 301 / FC 302 36

Cột kW, A là high overload (160% với 0,37–22 kW, 150% với 30–75 kW, trong 1 phút/10 phút). Dòng normal overload (110%) ghi trong phần ghi chú khi khác HO. A = dòng ra liên tục ở 380–440 V (T5) hoặc 200–240 V (T2).

Bảng chưa liệt kê đủ mọi cỡ và cấp điện áp của dòng VLT AutomationDrive FC 301 / FC 302. Cần mã khác, gửi mã trên tem máy để được báo giá.
