Thông số chung
- Điện áp
- 1 pha 195–264 V (cỡ nhỏ)
3 pha 195–264 V
3 pha 324–528 V - Công suất
- 0,6–14,6 kW (480 V)
- Điều khiển
- CIP Motion trên EtherNet/IP
- Truyền thông
- EtherNet/IP (CIP Motion, CIP Safety với bản -ERS2)
- Khác
- Safe Torque Off nối dây (-ERS) hoặc qua mạng (-ERS2); điện trở hãm trong; ghép bus DC nhiều trục
- Thường dùng cho
- Máy đóng góiMáy in, dán nhãnMáy lắp rápRobot đơn giản
Cách đọc mã
2198-H040-ERS2: 2198-H = Kinetix 5500; 040 = cỡ dòng; -ERS = Safe Torque Off nối dây, -ERS2 = Safe Torque Off qua mạng (CIP Safety).
Bảng model Kinetix 5500 6
kW là công suất ra liên tục ở 480 V 3 pha (240 V ghi trong phần ghi chú), A là dòng ra liên tục (rms).
| Mã | Điện áp | kW | Dòng (A) | Giá (chưa VAT) · giao hàng | Thêm vào giỏ |
|---|---|---|---|---|---|

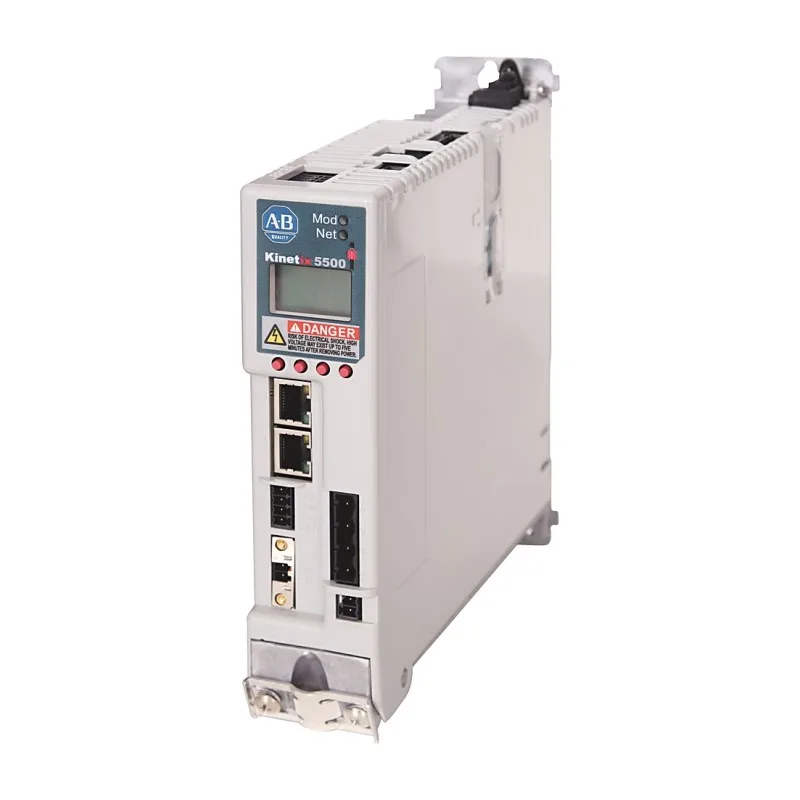

| 2198-H003-ERS240 V 3 pha: 0,3 kW; 240 V 1 pha: 0,2 kW; bản -ERS2 cùng định mức (STO qua mạng) | 3~ 480 V | 0,6 | 1 | Báo giáHàng đặt · báo ngày giao | |
| 2198-H008-ERS240 V 3 pha: 0,8 kW; 240 V 1 pha: 0,5 kW; bản -ERS2 cùng định mức (STO qua mạng) | 3~ 480 V | 1,6 | 2,5 | Báo giáHàng đặt · báo ngày giao | |
| 2198-H015-ERS240 V 3 pha: 1,5 kW; 240 V 1 pha: 1,0 kW; bản -ERS2 cùng định mức (STO qua mạng) | 3~ 480 V | 3,2 | 5 | Báo giáHàng đặt · báo ngày giao | |
| 2198-H025-ERS240 V 3 pha: 2,4 kW; không dùng nguồn 1 pha; bản -ERS2 cùng định mức (STO qua mạng) | 3~ 480 V | 5,1 | 8 | Báo giáHàng đặt · báo ngày giao | |
| 2198-H040-ERS240 V 3 pha: 4,0 kW; không dùng nguồn 1 pha; bản -ERS2 cùng định mức (STO qua mạng) | 3~ 480 V | 8,3 | 13 | Báo giáHàng đặt · báo ngày giao | |
| 2198-H070-ERS240 V 3 pha: 7,0 kW; không dùng nguồn 1 pha; bản -ERS2 cùng định mức (STO qua mạng) | 3~ 480 V | 14,6 | 23 | Báo giáHàng đặt · báo ngày giao |
Không có model khớp.
Nguồn thông số: Kinetix 5700, 5500, 5300, 5100 Servo Drives Specifications (KNX-TD003N) · Kinetix Motion Control Selection Guide (KNX-SG001K).
Thông số theo tài liệu của hãng, tra ngày 10/10/2026. Hãng có thể đổi mã theo đợt sản xuất: đối chiếu tem máy trước khi đặt hàng.
