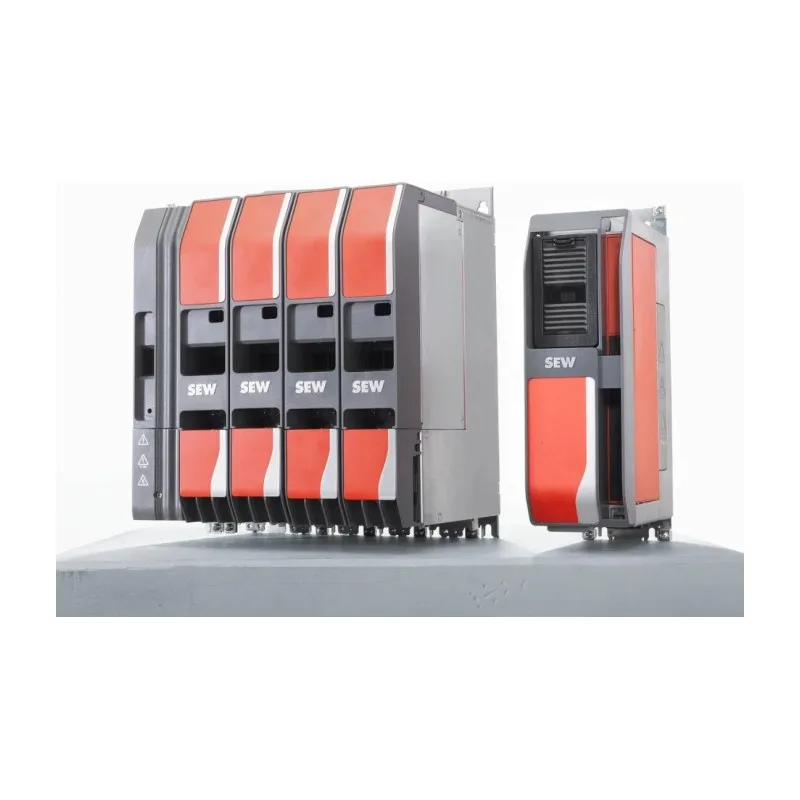

Servo drive SEW-Eurodrive MOVIDRIVE modular (MOVI-C)

Thông số chung

Điện áp

3 pha 380–500 V (module nguồn)
DC link 560 V (module trục)

Công suất

Module nguồn 10–110 kW; module trục 2–180 A

Điều khiển

VFCPLUS, CFC, ELSM… cho động cơ không đồng bộ và đồng bộ, có hoặc không encoder

Truyền thông

EtherCAT/SBusPLUS; bản CiA402 qua EtherCAT

Khác

Quá tải 250% trong 1 s; STO tích hợp (PLe theo EN 13849); module nguồn từ 25 kW chạy được không cần contactor lưới

Thường dùng cho

Máy nhiều trụcRobotMáy đóng góiĐồng bộ, cam điện tử

Cách đọc mã

MDP90A-0250-503-4-000: MDP = module nguồn, 0250 = 25 kW. MDA90A-0080-503-X-S00: MDA = module trục đơn, MDD9.A = trục đôi (90 có cổng encoder, 91 có MOVILINK DDI); 0080 = dòng ra định mức 8 A; 5 = 380–500 V; 0 = không lọc; 3 = 3 pha; S00 = biến thể system; /X = không khe card.

Bảng model MOVIDRIVE modular (MOVI-C) 21

Module nguồn: kW = công suất định mức, A = dòng DC link định mức. Module trục: A = dòng ra định mức tại PWM 4 kHz (quá tải 250% trong 1 s).
