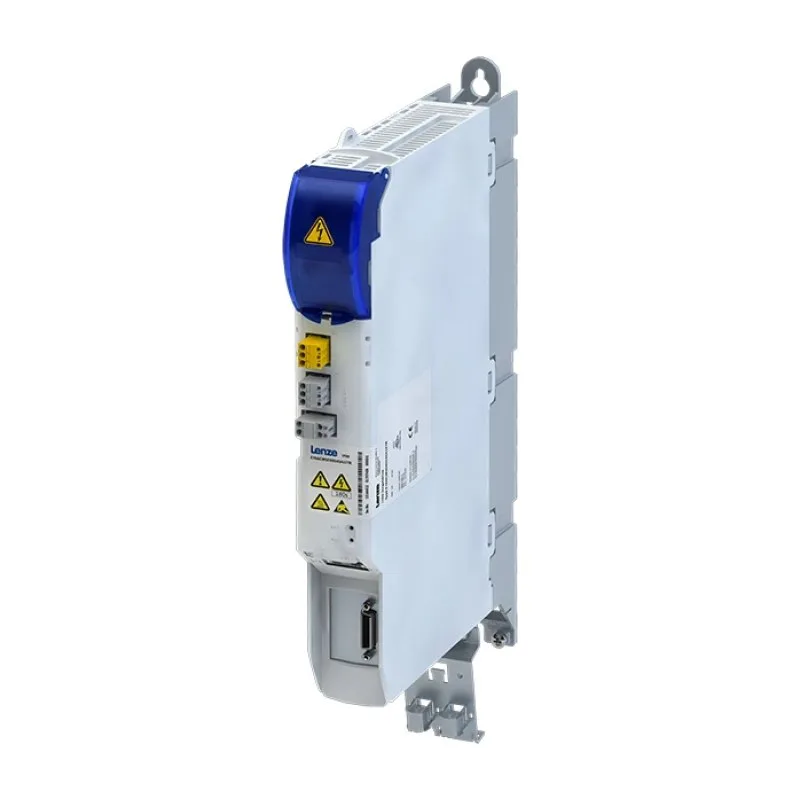

Servo drive Lenze i700 cabinet

Thông số chung

Điện áp

DC 260–775 V (module trục)
3 pha 230/400/480 V (module nguồn)

Công suất

1 trục 0,75–15 kW; 2 trục 0,75–7,5 kW

Điều khiển

Servo, có autotuning; phản hồi resolver/multi-encoder

Cấp bảo vệ

IP20 (NEMA Type 1)

Truyền thông

EtherCAT

Khác

STO tích hợp (SIL 3, PL e); bề rộng từ 50 mm cho module 2 trục; có bản cold-plate và push-through.

Thường dùng cho

Máy nhiều trụcMáy đóng góiRobot/gantryĐiều khiển chuyển động

Cách đọc mã

E70ACM… = module trục i700, E70ACPS… = module nguồn. Trong mã module trục: 4 số (0054, 0104, 0204, 0324, 0484, 0644) ứng với dòng ra ngắn hạn tối đa 5/10/20/32/48/64 A; số đứng trước 'ET' = 1 (1 trục) hoặc 2 (2 trục); ký tự thứ 8 = C (cold-plate) hoặc D (push-through) theo các bảng tương ứng; ký tự thứ 14 = 'A' là bản Basic Safety STO. Vd E70ACMSE0054SA1ETR = module 1 trục 5 A, lắp tủ, có STO. Ô □ là vị trí tuỳ chọn như catalogue.

Bảng model i700 cabinet 12

kW = công suất động cơ không đồng bộ 4 cực điển hình; A = dòng ra định mức IN,out ở tần số đóng cắt định mức 4 kHz.
