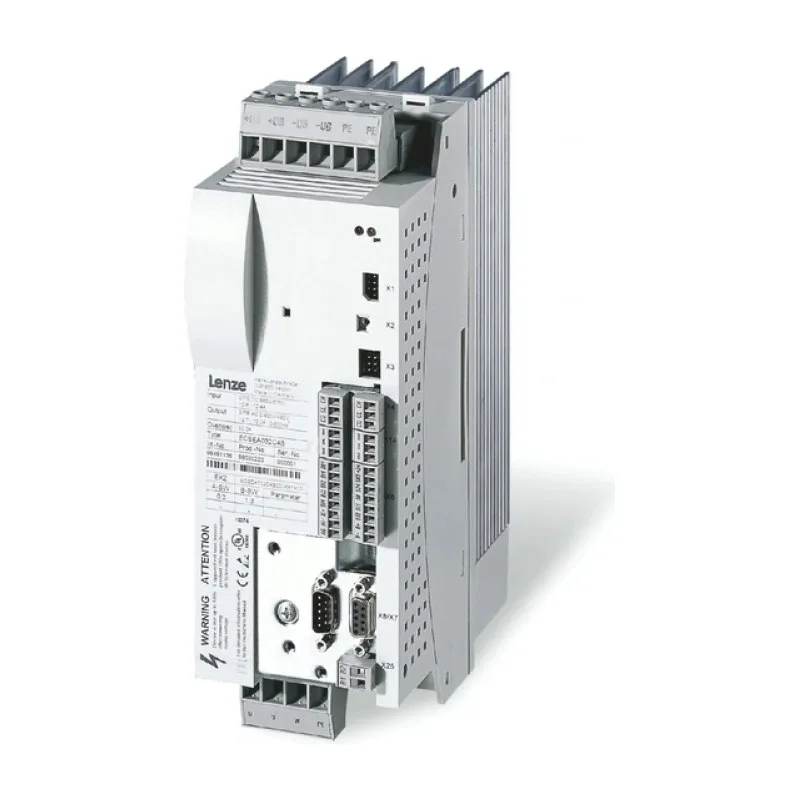

Servo drive Lenze ECS

Thông số chung

Điện áp

Module nguồn: 3 pha 200–480 V (định mức 400 V)
Module trục: DC bus 15–770 V

Công suất

Dòng ra 2–20 A (1,1–13,8 kW), dòng đỉnh 4–64 A

Điều khiển

Servo; phần mềm ứng dụng S (Speed & Torque), P (Posi & Shaft), M (Motion), A (Application)

Cấp bảo vệ

IP20 (bản lắp tủ)

Truyền thông

CANopen, DeviceNet, EtherCAT, INTERBUS, PROFIBUS (qua AIF); system bus CAN

Khác

Vào resolver, encoder TTL/sin-cos; STO ('safe torque off'); tần số ra tối đa 600 Hz; có bản xuyên vách (D) và cold-plate (C).

Thường dùng cho

Robot, gantry gắp/đặtMáy chiết rótMáy đóng gói

Hãng đã ngừng sản xuất dòng này. Vẫn tìm được hàng cũ hoặc hàng tồn; nếu không có, chúng tôi báo phương án dòng thay thế hoặc sửa máy đang dùng.

Cách đọc mã

ECS E x xxx C 4 x: ECS; ký tự 4 = kiểu lắp (E lắp tủ IP20, D xuyên vách, C cold-plate); ký tự 5 = phần mềm ứng dụng (S Speed & Torque, P Posi & Shaft, M Motion, A Application) – với module nguồn là E; 3 số = dòng đỉnh (004 = 4 A … 064 = 64 A) hoặc với module nguồn là cỡ (012/020/040); C = system bus CAN; 4 = cấp 400/500 V; ký tự sau = B tiêu chuẩn / V phủ mạch. Vd ECSES004C4B.

Bảng model ECS 9

Module trục: A = dòng ra định mức ở 4 kHz, 400 V (bảng Rated data); kW không ghi theo từng module trong tài liệu nên để trống.
