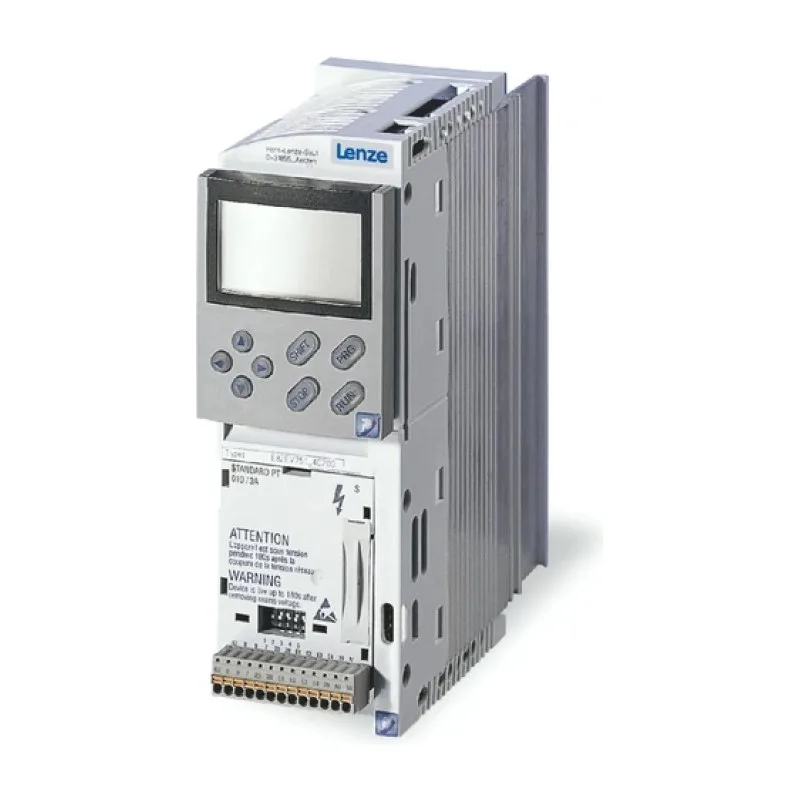

Biến tần Lenze 8200 vector

Thông số chung

Điện áp

1 pha 230/240 V (0,25–2,2 kW)
3 pha 230/240 V (0,55–7,5 kW)
3 pha 400/500 V (0,55–90 kW)

Công suất

0,25–90 kW

Điều khiển

V/f tuyến tính / bình phương, điều khiển vector (C0014)

Cấp bảo vệ

IP20 (IP41 phía sau khi lắp xuyên vách)

Truyền thông

Qua module chức năng cắm (FIF): Standard-I/O E82ZAFSC010, Application-I/O E82ZAFAC010, PROFIBUS-DP E82ZAFPC010, CANopen E82ZAFUC…, INTERBUS…

Khác

Keypad E82ZBC hoặc Keypad XT EMZ9371BC cắm vào cổng AIF; phần mềm Global Drive Control (GDC). Có bản lắp xuyên vách (D) và cold-plate (C).

Thường dùng cho

Băng tảiBơmQuạtMáy đóng góiỨng dụng tiêu chuẩn

Hãng đã ngừng sản xuất dòng này. Vẫn tìm được hàng cũ hoặc hàng tồn; nếu không có, chúng tôi báo phương án dòng thay thế hoặc sửa máy đang dùng.

Cách đọc mã

E82 x V xxx K x C/B xxx: E82 = 8200; x = kiểu lắp (E lắp tủ, D xuyên vách push-through, C cold-plate); V = vector; xxx = công suất (2 số đầu × 10^số cuối W, vd 152 = 1,5 kW, 113 = 11 kW); K; x = cấp điện áp (2 = 230 V, 4 = 400/500 V); C = cỡ 0,25–11 kW, B = cỡ 15–90 kW; 3 ký tự sau = phiên bản (2xx không lọc EMC, 3xx có lọc chân đế (15–90 kW), 1xx cho lưới IT, x4x có 'Safe torque off'). Hai cụm cuối trên tem là phiên bản phần cứng/phần mềm.

Bảng model 8200 vector 26

Cột kW, A = vận hành công suất định mức (normal operation) ở điện áp định mức (230 V / 400 V), tần số đóng cắt 8 kHz. Imax = 150 % trong 60 s (chu kỳ 1 phút quá tải / 2 phút 75 % Ir).
