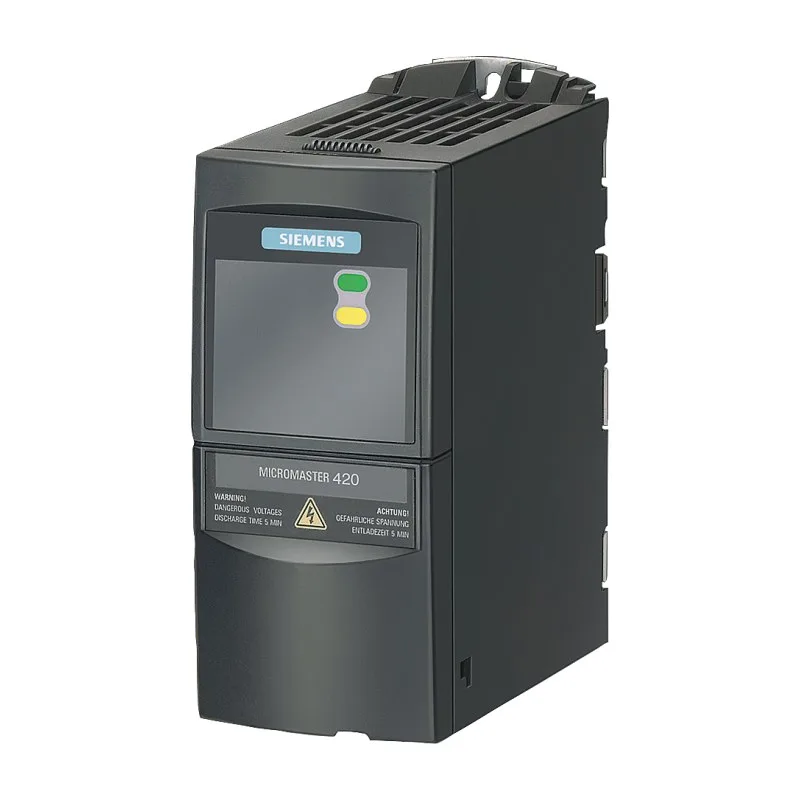

Biến tần Siemens MICROMASTER 420

Thông số chung

Điện áp

1 pha 200–240 V ±10 %
3 pha 200–240 V ±10 %
3 pha 380–480 V ±10 %

Công suất

0,12–3 kW (1 AC 230 V); 0,12–5,5 kW (3 AC 230 V); 0,37–11 kW (3 AC 400 V)

Điều khiển

V/f tuyến tính, V/f bậc hai, V/f nhiều điểm, FCC (flux current control)

Cấp bảo vệ

IP20

Truyền thông

RS-485 (USS) tích hợp; module tuỳ chọn PROFIBUS, DeviceNet, CANopen

Khác

Tần số ra 0–650 Hz; quá tải 150 % trong 60 s (chu kỳ 300 s); 3 DI cách ly, 1 AI, 1 AO, 1 rơ-le; panel BOP/AOP tuỳ chọn.

Thường dùng cho

BơmQuạtBăng tảiMáy đơn giản

Hãng đã ngừng sản xuất dòng này. Vẫn tìm được hàng cũ hoặc hàng tồn; nếu không có, chúng tôi báo phương án thay bằng SINAMICS G120C (3 AC 400 V); SINAMICS G120 (1/3 AC 230 V) hoặc sửa máy đang dùng.

Cách đọc mã

6SE6420-2xyzz-zfA1: x = U (không lọc) hoặc A (lọc class A tích hợp); y = B (1 AC 200–240 V, có lọc), C (1/3 AC 200–240 V), D (3 AC 380–480 V); zz-z là mã công suất (vd 22-2 = 2,2 kW); f = cỡ khung A/B/C. Giải thích suy từ bảng Selection and ordering data trong DA 51.2.

Bảng model MICROMASTER 420 40

kW, HP = công suất ra định mức; Dòng (A) = dòng ra định mức (Rated output current) theo DA 51.2 trang 2/8.
