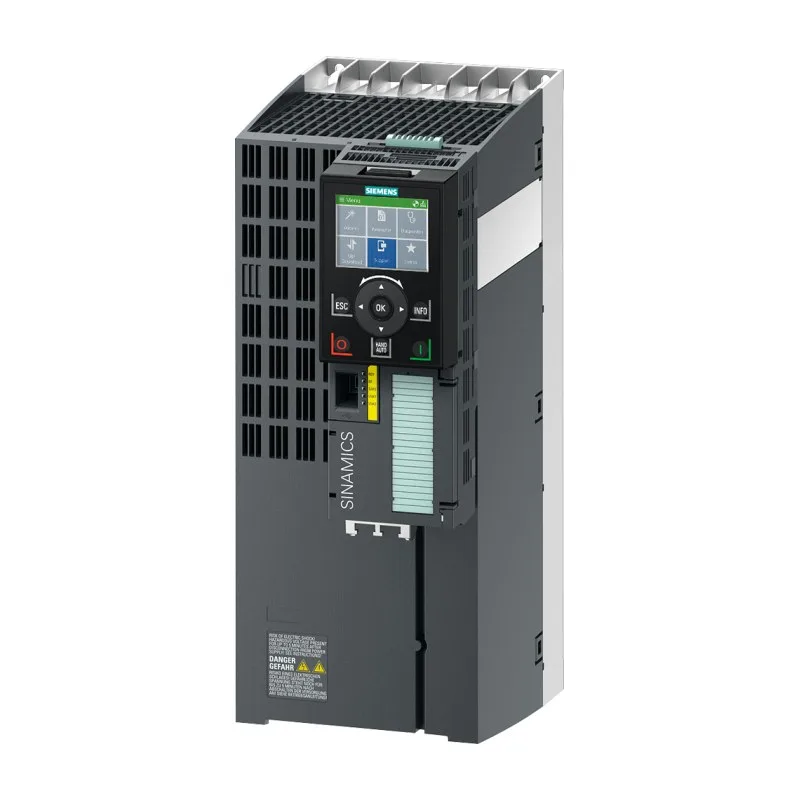

Biến tần Siemens SINAMICS G120

Thông số chung

Điện áp

1/3 pha 200–240 V
3 pha 380–480 V
3 pha 500–690 V

Công suất

0,55–250 kW (PM240-2); 7,5–90 kW (PM250)

Điều khiển

V/f, vector có hoặc không cảm biến (tuỳ Control Unit)

Cấp bảo vệ

IP20; PM240-2 có bản tản nhiệt xuyên tủ (push-through)

Truyền thông

Tuỳ Control Unit: USS, Modbus RTU, BACnet MS/TP, PROFIBUS DP, PROFINET, EtherNet/IP, CANopen

Khác

PM250 hãm tái sinh trả năng lượng về lưới; Safety Integrated (STO… tuỳ CU)

Thường dùng cho

BơmQuạtMáy nénBăng tảiMáy trộnMáy đùnLy tâmNâng hạ

Cách đọc mã

Power Module PM240-2: 6SL321[t]-1P[v][công suất]-[l]L[x]; t = 0 tản nhiệt chuẩn, 1 push-through (6SL3211-…); v = B 1/3 pha 230 V, C 3 pha 230 V, E 400 V, H 690 V; l = U không lọc, A lọc class A (FSG: A = C2), C lọc C3 (chỉ FSG). PM250: 6SL3225-0BE[công suất]-[U/A]A[x]. Control Unit: 6SL3243 = CU230P-2, 6SL3244 = CU240E-2, 6SL3246 = CU250S-2; chữ trước 'A' cuối: B = USS/Modbus, P = PROFIBUS, F = PROFINET, H = HVAC, C = CANopen.

Bảng model SINAMICS G120 80

kW và dòng A là low overload (LO, dòng ra định mức IN). Dòng/kW cho high overload (HO) thấp hơn một cấp, xem catalogue.
